13.7. и установка радиоприемника.
13.7. Аудиосистема, навигация и мобильный телефонСнятие и установка радиоприемника.
Модели с кодами ER5 ÷ ER7
Снятие радиоприемника производится при помощи специальных ключей, - модели с кодами ER5 ÷ ER7
51 — Ключи для извлечения сборки радиоприемника
А2 — Радиоприемник
В данном подразделе рассматриваются модели, оборудованные аудиосистемами МВ «Classic»/стереомагнитола класса «стандарт» (код ER5), МВ «Special»/стереомагнитола среднего (mid) класса (код ER6) и МВ «Exquisi...
13.7.1. Снятие и установка радиоприемника.Снятие и установка радиоприемника.
Модели с кодами ER5 ÷ ER7
Снятие радиоприемника производится при помощи специальных ключей, - модели с кодами ER5 ÷ ER7
51 — Ключи для извлечения сборки радиоприемника
А2 — Радиоприемник
В данном подразделе рассматриваются модели, оборудованные аудиосистемами МВ «Classic»/стереомагнитола класса «стандарт» (код ER5), МВ «Special»/стереомагнитола среднего (mid) класса (код ER6) и МВ «Exquisit»/стер...
13.7.2. Снятие и установка CD-чейнджера / TV-тюнераCD-чейнджер (код комплектации ЕР5)
Детали установки CD-чейнджера на примере моделей Универсал (1 из 2)
2 — Крепежные гайки
А2/6 — CD-чейнджер
А2/42 — TV-тюнер
Детали установки CD-чейнджера на примере моделей Универсал (2 из 2)
4 — Разъем жгута подачи питания к CD-чейнджеру
5 — Разъем оптоволоконного кабеля
ПОРЯДОК ВЫПОЛНЕНИЯ
Извлеките из CD-чейнджера зарядный магазин.
Включите вспомогательны...
13.7.3. Снятие и установка антенных усилителейУсилитель антенны радиоприемника/TV-тюнера
Детали установки усилителя антенны радиоприемника/TV-тюнера
1 — Разъем кабеля наклеиваемой на стекло антенны
2 — Гайка с накаткой
3 — Антенный кабель
4 — Крепежные гайки
А2/51 — Антенный усилитель
Х39/32 — Разъем жгута подачи питания
ПОРЯДОК ВЫПОЛНЕНИЯ
На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Актива...
13.7.4. Снятие и установка антенных узловУстановленная на крыше антенна сотового телефона (код комплектации EV5)
Детали установки стационарной антенны сотового телефона (код комплектации EV5)
1 — Разъем
2 — Фиксатор
3 — Защитная крышка
А2/22 — Антенна
N70 — Панель потолочной консоли
ПОРЯДОК ВЫПОЛНЕНИЯ
Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.
7 — Вспомогательн...
13.7.5. Снятие и установка антенного делителяМодели Универсал
Детали установки антенного делителя на моделях Универсал
1 — Крышка
2 — Штекерные разъемы
3 — Кронштейн
А28/1 — Антенный делитель (радиоприемник и сотовый телефон)
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите крышку (1) справа под панелью приборов (см. Главу Кузов).
Рассоедините штекерные разъемы (2) на антенном делителе (А28/1).
Наклонив вниз, высвободите делитель (А28/1) из опорного кронштейна (3).
Установка произв...
13.7.6. Снятие и установка громкоговорителейЦентральный громкоговоритель панели приборов
Детали установки центрального громкоговорителя на панели приборов
1, 2 — Разъемы электропроводки
3, 5 — Болты
4 — Панель
Н4/27 — Центральный громкоговоритель
ПОРЯДОК ВЫПОЛНЕНИЯ
Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.
7 — Вспомогательный аккумулятор
8 — Клемма полож...
13.7.7. Снятие и установка приемопередатчика системы Handsfree мобильной телефонной связи
Детали установки приемопередатчика системы Handsfree мобильной телефонной связи
1 — Монтажная скоба
А — Разъем подключения оптоволоконного кабеля
В — Разъем электропроводки
А35 — Приемопередатчик
Описываемые устройства применяются на моделях, оборудованных мобильной телефонной связью на базе аппаратов Nokia 6210 (код комплектации ЕТ7) и 3110 (код EV7).
ПОРЯДОК ВЫПОЛНЕНИЯ
Включите вспо...
13.7.8. Снятие и установка интерфейса мобильного телефона
Детали установки интерфейса мобильного телефона
1 — Опорный кронштейн
2 — Разъем электропроводки
3 — Разъем для подключения оптоволоконного кабеля
А34/4 — Интерфейс CTEL
N15/3 — TCM/ETC
Изложенный материал относится к моделям, оборудованным мобильной телефонной связью на базе аппаратов Nokia 6210 и 3110 (коды комплектации ЕТ7, EV7, ЕН1 и ЕV8).
ПОРЯДОК ВЫПОЛНЕНИЯ
Включите вспомогательный аккумулятор и подсоедините ...

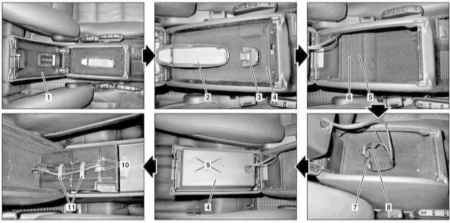

13.7.9. Снятие и установка держателя сотового телефона Детали установки держателя сотового телефона
1 — Подлокотник
2 — Держатель
3 — UPCI
4 — Крышка консоли CTEL
5 — Крышка
6, 9 — Болты
7, 8 — Разъемы
10 — Гайки
11 — Опорные кронштейны
Изложенный материал относится лишь к соответствующим образом оборудованным моделям (коды комплектации ЕН1 и ЕV8).
ПОРЯДОК ВЫПОЛНЕНИЯ
Откройте крышку подлокотника (1) центральной консоли.
Отсоедините держатель (2) телефона от универсального ...
