Руководство по ремонту Mercedes-Benz W463 (Мерседес Бенц 463) 1999+ г.в.
13.3. Переключатели
13.3. Переключатели
...13.3.2 Снятие и установка переключателей рулевой колонки
13.3.1. Снятие и установка переключателей рулевой колонки
...13.3.3 Группа переключателей слева на панели приборов
13.3.2. Группа переключателей слева на панели приборов В состав группы входят переключатели выбора режима функционирования осветительных приборов, регулировки положения дверных зеркал заднего вида и активации фароомывателей (см. Раздел Органы управления и оборудование салона).

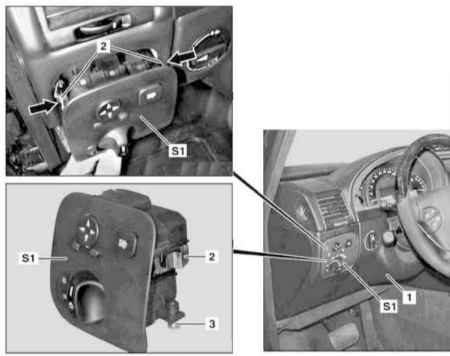

Детали установки группы переключателей слева на панели приборов
1 — Левая нижняя секция отделки панели приборов
2 — Пружинные фиксаторы
3 — Винт
S1 — Группа переключателей слева на панели приборов
ПОРЯДОК ...13.3.4 Снятие и установка рукоятки переключателя и исполнительных устройств привода корректировки положения блок-фар
13.3.3. Снятие и установка рукоятки переключателя и исполнительных устройств привода корректировки положения блок-фар
Детали установки рукоятки привода регулировки наклона оптических осей фар
1 — Рукоятка переключателя
2 — Монтажная скоба
3 — Дистанционная втулка
4 — Проходная втулка
8 — Отверстие в переборке
Детали установки исполнительного устройства регулятора наклона оптических осей фар
5 — Управляющая линия
6, 7 — Бандажные фиксаторы
9 — Исполнительное устройство
10 — Кр...13.3.5 Снятие и установка сборки верхних групп переключателей консольной части панели приборов
13.3.4. Снятие и установка сборки верхних групп переключателей консольной части панели приборов
Детали установки сборки верхних групп переключателей консольной части панели приборов
2 — Винты
3 — Разъемы
N72/1 — Сборка переключателей
ПОРЯДОК ВЫПОЛНЕНИЯ
Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.
7 — Вспомогательный аккумулятор
8 — Клемма положительного прово...13.3.6 Снятие и установка панели переключателей блокировки дифференциалов
13.3.5. Снятие и установка панели переключателей блокировки дифференциалов
Детали установки панели переключателей блокировки дифференциалов (S76)
ПОРЯДОК ВЫПОЛНЕНИЯ
Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.
7 — Вспомогательный аккумулятор
8 — Клемма положительного провода модуля
9 — Клемма отрицательного провода модуля
W10 — Заземление батареи
...13.3.7 Снятие и установка панели переключателей электропривода стеклоподъемников водительской двери
13.3.6. Снятие и установка панели переключателей электропривода стеклоподъемников водительской двери
Детали установки панели переключателей управления функционированием электропривода стеклоподъемников передней двери
1 — Панель внутренней обивки
2 — Фиксаторы
S20 — Группа переключателей
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите панель внутренней обивки двери (см. Главу Кузов).
Отпустите фиксаторы (2).
Высвободив из панели обивки водительской двери (1), снимите сборку переключател...13.3.8 Снятие и установка панели потолочной консоли
13.3.7. Снятие и установка панели потолочной консоли
Детали установки панели потолочной консоли (N70)
ПОРЯДОК ВЫПОЛНЕНИЯ
Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.
7 — Вспомогательный аккумулятор
8 — Клемма положительного провода модуля
9 — Клемма отрицательного провода модуля
W10 — Заземление батареи
Поддев сзади в двух местах (стрелки), наклон...13.3.9 Снятие и установка комбинации приборов
13.3.8. Снятие и установка комбинации приборов См. Раздел Снятие и установка комбинации приборов. ...
