13.5. Снятие и установка блок-фар, замена ламп, регулировка направления оптических осей
13.5. Сигнальные и осветительные приборыСнятие и установка блок-фар, замена ламп, регулировка направления оптических осей
Снятие и установка
Детали установки блок-фары
1 — Болт
2, 3 — Разъемы электропроводки
3 — Гайки
4 — Регулировочный винт
5 — Регулятор
6 — Опорный кронштейн
Е1 — Левая блок-фара
Е2 — Правая блок-фара
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите крышку блок-фары (см. Главу Кузов).
Выверните болт (2) и снимите блок-фары (Е1/Е2).
Рассое...
13.5.1. Снятие и установка блок-фар, замена ламп, регулировка направления оптических осейСнятие и установка блок-фар, замена ламп, регулировка направления оптических осей
Снятие и установка
Детали установки блок-фары
1 — Болт
2, 3 — Разъемы электропроводки
3 — Гайки
4 — Регулировочный винт
5 — Регулятор
6 — Опорный кронштейн
Е1 — Левая блок-фара
Е2 — Правая блок-фара
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите крышку блок-фары (см. Главу Кузов).
Вывернит...
13.5.2. Снятие и установка задних комбинированных фонарей
Детали установки заднего комбинированного фонаря
3 — Кожух
4 — Электропроводка
5 — Ламподержатель
Е3 — Левый фонарь
Е4 — Правый фонарь
Стрелки — Крепежные винты
ПОРЯДОК ВЫПОЛНЕНИЯ
Отсоедините отрицательный провод от батареи.
Отделите линзу фонарной сборки (Е3 или Е4). Оцените состояние уплотнительной прокладки, в случае необходимости приготовьте замену.
Промаркируйте и отсоедините электропроводку (4).
Сни...
13.5.3. Снятие и установка указателей поворотовШтатные указатели

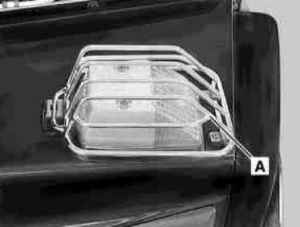

На моделях комплектации AMG линзы указателей поворотов закрыты снаружи защитной решеткой
Линза (1) указателя поворота на моделях стандартной комплектации
Конструкция указателя поворота
2, 3 — Разъемы электропроводки
4 — Ламподержатель
5 — Опорная платформа
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите соответствующую блок-фару (см. Раздел Снятие и установка блок-фар, замена ламп, регулировка направления оптических ...
13.5.4. Снятие и установка стоп-сигнала верхнего уровня
Детали установки штатного стоп-сигнала верхнего уровня
1 — Центральная панель отделки двери задка
2 — Разъем электропроводки
Е21 — Штатный стоп-сигнал верхнего уровня
ПОРЯДОК ВЫПОЛНЕНИЯ
Отпустите фиксаторы и снимите центральную панель отделки двери задка, - чтобы не повредить пластмассу, постарайтесь не наклонять панель при отпускании фиксаторов.
Снимите стоп-сигнал верхнего уровня (Е21)...
13.5.5. Снятие и установка противотуманных фар
Детали установки противотуманной фары
1, 3 — Винты
2 — Крышка
4 — Фара
5 — Кожух
6 — Вентиляционная линия
ПОРЯДОК ВЫПОЛНЕНИЯ
Выверните из крышки (2) винты (1).
Выверните винты (3) и снимите сборку противотуманной фары (4).
Отсоедините электропроводку и высвободите ее из заднего кожуха (5).
Отсоедините вентиляционную линию (6).
Выверните четыре крепежных винта и снимите задний кожух (5).
Установка производится ...
13.5.6. Замена ламп внутреннего освещенияГлавный салонный светильник
Замена лампы главного салонного светильника
1 — Плафон
2 — Выборки
3 — Посадочные язычки
4 — Направляющие пазы
N70 — Панель потолочной консоли
N70е1 — Лампа главного салонного светильника
ПОРЯДОК ВЫПОЛНЕНИЯ
Поддев отверткой через выборки (2) и высвободив посадочные язычки (3) из направляющих пазов (4), снимите плафон (1) главного салонного светильника.
Через чистую сухую салфетку ухватитесь за ламп...
