Руководство по ремонту Volkswagen Golf IV (Фольксваген Гольф) 1997-2005 г.в.
2.1.7. Снятие и установка поликлинового ремня
2.1.7.1 Снятие и установка поликлинового ремня
2.1.7. Снятие и установка поликлинового ремня ОБЩИЕ СВЕДЕНИЯ Поликлиновой ремень – это по сути плоский ремень, с одной стороны которого имеются нервюры. Поликлиновой ремень осуществляет привод генератора, насоса усилителя рулевого управления, компрессора кондиционера и водяного насоса в зависимости от модификации двигателя....
2.1.7.2 Двигатели 1,6-/ 1,8-I
2.1.7.1. Двигатели 1,6-/ 1,8-I
2.1.7.1.1. Снятие
ОБЩИЕ СВЕДЕНИЯ

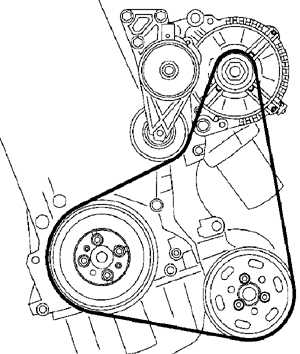

Расположение поликлинового ремня на моделях без системы кондиционирования
воздуха
Расположение поликлинового ремня на моделях с системой кондиционирования
воздуха
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если ремень будет устанавливаться
повторно, используя маркер или краску, стрелкой отметьте направление
...2.1.7.3 Установка
2.1.7.1.2. Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите поликлиновой ремень
на шкивы двигателя. При повторной установке ремня установите его в
соответствии с ранее нанесенными стрелками.
2. Гаечным ключом поверните механизм натяжения
поликлинового ремня против часовой стрелки и извлеките дорн или хвостовик
сверла, фиксирующий механизм натяжения.
...2.1.7.4 Двигатель 1,4-I
2.1.7.2. Двигатель 1,4-I
2.1.7.2.1. Снятие
ОБЩИЕ СВЕДЕНИЯ

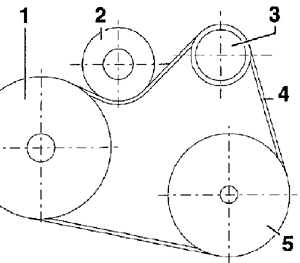

Расположение поликлинового ремня на моделях без системы кондиционирования
воздуха
1 – коленчатый вал;
2 – натяжной ролик;
3 – генератор;
4 – поликлиновой ремень;
5 – сервонасос
Расположение поликлинового ремня на моделях с системой кондиционирования
воздуха (двусторонний ребристый ремень)
1 – сервонасос;
2 – напра...2.1.7.5 Установка
2.1.7.2.2. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите ремень на шкивы двигателя. При повторной установке ремня устанавливайте его в соответствии с ранее нанесенными стрелками. 2. Освободите натяжной ролик, при этом произойдет автоматическое натяжение поликлинового ремня. 3. Установите нижний брызговик моторного отсека. ...
2.1.7.6 Двигатель 2,3-I
2.1.7.3. Двигатель 2,3-I
2.1.7.3.1. Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите нижний брызговик моторного
отсека.
2. Если ремень будет устанавливаться
повторно, используя маркер или краску, отметьте направление вращения
ремня.
3. Ослабьте натяжение поликлинового
ремня. Для этого, используя гаечный ключ на 16 мм, поверните меха...2.1.7.7 Установка
2.1.7.3.2. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите поликлиновой ремень на шкивы двигателя. При повторной установке ремня устанавливайте его в соответствии с ранее нанесенными стрелками. 2. Гаечным ключом на 16 поверните механизм натяжения поликлинового ремня по часовой стрелке и извлеките дорн, фиксирующий механизм натяжения. Плавно отпустите гаечный к...
