2.1.5. Двигатель 2,3-I-VR5
2.1.5. Двигатель 2,3-I-VR5
2.1.5.1. Привод газораспределительного механизма
ОБЩИЕ СВЕДЕНИЯ

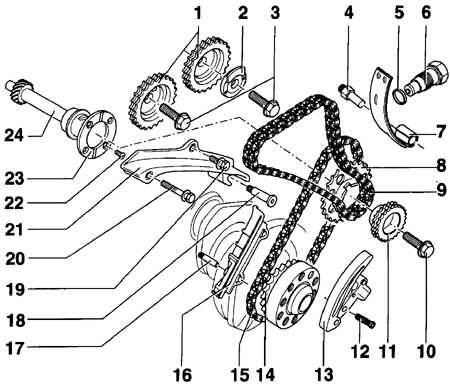

Привод механизма газораспределения
1 – звездочка распределительного вала;
2 – ротор импульсов для датчика Холла;
3 – болт крепления звездочки распределительного вала, 100 Нм. Перед ввинчиванием
болта смажьте нижнюю поверхность головки болта тонким слоем моторного масла.
При затягивании болта удерживайте от проворачивания распределительный вал
...
2.1.5.2. Снятие и установка головки блока цилиндров
ОБЩИЕ СВЕДЕНИЯ

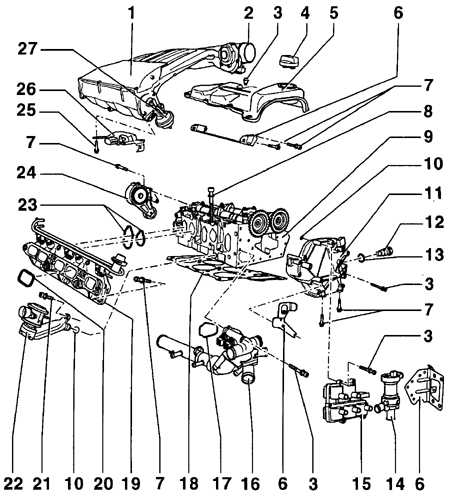

Узел головки блока цилиндров двигателя 2,3-I-VR5
.1 – верхняя часть впускного коллектора. Верхняя часть впускного в первую
очередь крепится к нижней части впускного коллектора, а потом коллектор
в сборе крепится к головке блока цилиндров;
2 – корпус дросселя;
3 – болт, 10 Нм;
4 – крышка;
5 – крышка головки блока цилиндров. При установке...
