5.3.4 Снятие и установка панели управления функционированием систем отопления/вентиляции/кондиционирования воздуха

Снятие и установка панели управления функционированием систем отопления/вентиляции/кондиционирования воздуха

Детали установки панели управления функционированием систем отопления/вентиляции/кондиционирования воздуха показаны на иллюстрациях.

Детали установки панели управления функционированием систем отопления/вентиляции/кондиционирования на моделях с ручным управлением К/В

1 — Кнопочный выключатель
2 — Рукоятка управления
3 — Панель управления
4 — Несущий модуль
5 — Крышка

6 — Трос привода смесительной заслонки
7 — Переключатель выбора скоростного режима функционирования вентилятора
8 — Печатная плата
9 — Лампы подсветки

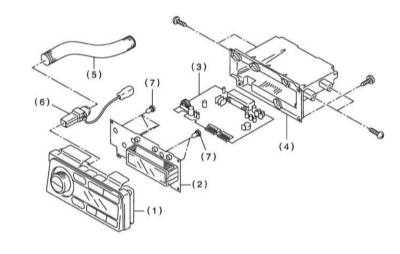

Детали установки панели управления функционированием систем отопления/вентиляции/кондиционирования на моделях с автоматическим К/В

1 — Панель управления
2 — Печатная плата
3 — Электронный блок управления
4 — Кожух

5 — Аспираторный шланг
6 — Датчик температуры воздуха в салоне
7 — Лампы подсветки

Модели с ручным управлением К/В

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.
2. Снимите переднюю секцию отделки центральной консоли (А), затем выверните 2 крепежных винта (С) и снимите центральную секцию отделки панели приборов (D).
3. Поверните рукоятку выбора температурного режима в крайнее левое положение (FULL HOT) и отсоедините от отопителя трос привода смесительной заслонки.

4. Отпустите крепежные винты и слегка высвободите блок управления из консольной секции панели приборов.

5. Отсоедините антенный кабель и снимите сборку.
6. Установка производится в обратном порядке, - проследите, чтобы рукоятка выбора температурного режима оставалась повернутой в крайнее левое положение (FULL HOT).

Модели, оборудованные автоматической системой кондиционирования воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ

3. Отпустите крепежные винты и слегка высвободите блок управления из консольной секции панели приборов.

4. Установка производится в обратном порядке.
