Руководство по ремонту Volkswagen Golf IV (Фольксваген Гольф) 1997-2005 г.в.
9.1. Амортизационная стойка
9.1.1 Амортизационная стойка
9.1.1. Амортизационная стойка
9.1.1.1. Снятие
ОБЩИЕ СВЕДЕНИЯ
Амортизационная стойка передней подвески
1 – самоконтрящаяся гайка, 60 Нм. При установке необходимо
использовать
новую самоконтрящуюся гайку;
2 – упор;
3 – крепление амортизационной стойки;
4 – гайка, 60 Нм;
5 – подшипник амортизационной стойки;
6 – аксиальная сферическая опора;
7 – защитная гильза;
8 – тарелка пружин...9.1.2 Амортизатор и пружина
9.1.2. Амортизатор и пружина
9.1.2.1. Снятие и сборка
ОБЩИЕ СВЕДЕНИЯ
Разборка амортизационной стойки
1 – приспособление для сжатия пружины;
2 – инструмент для отвинчивания
самоконтрящейся гайки;
3 – изогнутый шестигранный ключ, 7 мм;
4 – ручка динамометрического ключа;
5 – захваты приспособления для сжатия пружины
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите а...9.1.3 Снятие и установка приводного вала
9.1.3. Снятие и установка приводного вала
ОБЩИЕ СВЕДЕНИЯ

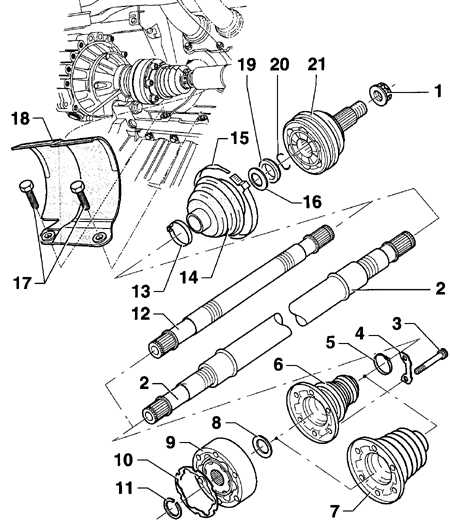

Приводной вал с шариковым шарниром равных угловых
скоростей
1 – самоконтрящаяся двенадцатигранная
гайка. При установке необходимо
использовать новую гайку;
2 – правый приводной вал;
3 – болт с внутренним фасонным
углублением, 40 Нм;
4 – пластина;
5 – хомут;
6 – защитный чехол. Внутренняя манжета выполнена из пластмассы без отвер...9.1.4 Замена защитных чехлов приводного вала
9.1.4. Замена защитных чехлов приводного вала
ОБЩИЕ СВЕДЕНИЯ
В случае появления трещин или разрывов защитного чехла приводного вала его необходимо
немедленно заменить.
Предупреждение
В зависимости от модификации
автомобиля внутренний шарнир приводного вала может быть шарикового или трипоидного
типа. В шарнире трипоидного типа вместо шести шариков используется три ролика,
расположенные под углом 120°.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите при...9.1.5 Монтажное положение тарельчатых пружин
9.1.5. Монтажное положение тарельчатых пружин
ОБЩИЕ СВЕДЕНИЯ
Установка тарельчатой пружины внутреннего шарнира
При установке тарельчатой пружины (1) внутреннего
шарнира больший диаметр должен быть направлен наружу.
Установка тарельчатой пружины внешнего шарнира
Тарельчатая пружина (1) внешнего шарнира
должна быть направлена большим диаметром наружу, а упорное кольцо (2) меньшим
диаметром должно быть направлено наружу...9.1.6 Заполнение ШРУСа смазкой VW-G000603
9.1.6. Заполнение ШРУСа смазкой VW-G000603 ОБЩИЕ СВЕДЕНИЯ Внешний шарнир, диам. мм Общее количество смазки В шарнир В защитный чехол 81 80 г 40 г 40 г 90 120 г 80 г 40 г Внутренний шарнир, диам. мм Общее количество смазки В шарнир ...
9.1.7 Заполнение внешних шарниров смазкой VW-G000603
9.1.7. Заполнение внешних шарниров смазкой VW-G000603 ОБЩИЕ СВЕДЕНИЯ Внутренний шарнир, диам. мм Общее количество смазки В шарнир В защитный чехол 81 80 г 40 г 40 г 90 120 г 80 г 40 г ...
9.1.8 Заполнение смазкой внутреннего трипоидного шарнира
9.1.8. Заполнение смазкой внутреннего трипоидного шарнира ПОРЯДОК ВЫПОЛНЕНИЯ 1. Трипоидный шарнир смазывается 180 г смазки для приводных валов G000603. Из этого количества 90 г смазки вдавливается в трипоидный шарнир с передней стороны, а 90 г – с задней стороны. 2. При замене защитного чехла в случае необходимости дополнительно смажьте шарнир. ...
9.1.9 Неисправности приводных валов
9.1.9. Неисправности приводных валов ОБЩИЕ СВЕДЕНИЯ Вибрация и повышенный шум при трогании с места, торможении двигателем и на резких поворотах возникают при износе шарниров равных угловых скоростей, шлицевых соединений вала и при ослаблении затяжки болтов крепления колес. Вытекание смазки из шарнира происходит при порыве защитного чехла или ослаблении его хомутов крепления....
9.1.10 Установка
9.1.1.2. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Соблюдая осторожность, установите амортизационную стойку на место и закрепите верхнюю часть стойки новой самоконтрящейся гайкой, но на этом этапе не затягивайте гайку окончательно. 2. Установите поворотный кулак на нижнюю часть амортизационной стойки. 3. Вставьте новый болт крепления ...
