Руководство по ремонту Volkswagen Golf IV (Фольксваген Гольф) 1997-2005 г.в.

4.1.4 Снятие и установка корпуса воздушного фильтра

4.1.4. Снятие и установка корпуса воздушного фильтра

ОБЩИЕ СВЕДЕНИЯ

ДВИГАТЕЛИ 1,6-/ 1,8-/ 2,3-I

Воздушный фильтр на автомобилях с двигателями 1,6-/ 1,8-/ 2,3-I
Снятие и установка корпуса воздушного фильтра Volkswagen Golf IV

1 – патрубок воздухозаборника;

2 – электрический разъем;

4, 5 – болт

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините патрубок воздухозаборника (1) и электрический разъем (2) от расходомера воздуха.
2. Отвинтите болты (4 и 5) и снимите корпус воздушного фильтра.
3. Установка производится в последовательности, обратной снятию.

ДВИГАТЕЛЬ 1,4-I

Воздушный фильтр автомобилей с двигателями 1,4-I

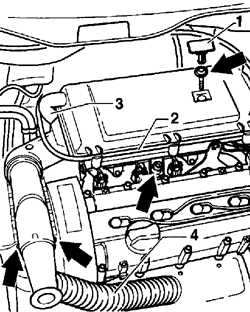

Снятие и установка корпуса воздушного фильтра Volkswagen Golf IV



Винты крепления показаны стрелками.

1 – заглушка;

2 – трос акселератора;

3 – шланг вентиляции картера;

4 – воздухозаборник подогретого воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Используя лезвие отвертки, снимите заглушку (1), закрывающую винт.
2. Освободите пружинные фиксаторы и отсоедините трос акселератора от корпуса воздушного фильтра.
3. Отсоедините шланг вентиляции картера от верхней части корпуса воздушного фильтра.
4. Отсоедините шланг подачи подогретого воздуха.
5. Отвинтите винты и снимите корпус воздушного фильтра.
6. Установка производится в последовательности, обратной снятию.
