5.4.4. Механизм переключения передач
5.4.4. Механизм переключения передач
ОБЩИЕ СВЕДЕНИЯ

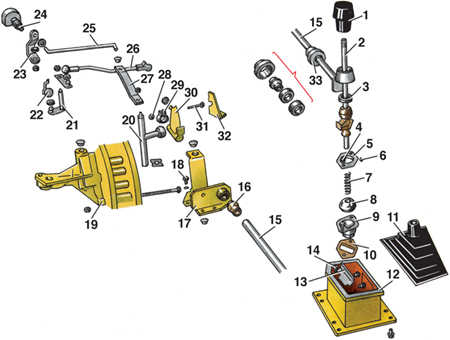

Механизм переключения передач
1 – рукоятка рычага переключения передач;
2 – рычаг переключения передач;
3 – шайба;
4 – гайка;
5 – крепежная пластина;
6 – пружинный штифт;
7 – пружина;
8 – шаровой шарнир;
9 – корпус шарового шарнира;
10 – прокладка;
11 – чехол;
12 – корпус;
13 – ограничитель;
14 –...
5.4.4.1. Регулировка механизма переключения передач
ОБЩИЕ СВЕДЕНИЯ
Шаблон для регулировки механизма переключения передач
1 – специальный шаблон VW 3104;
2 – рычаг механизма переключения передач
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить коробку передач в нейтральное
положение.
2. Открутить рукоятку 1.
3. Снять чехол 11.
...
