12.1.18 Фары

12.1.18. Фары

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

Регулировку фар следует проверять каждые 12 месяцев, при замене фары или после ремонта передней части кузова. Описываемая процедура позволяет лишь приближенно отрегулировать фары, точная регулировка выполняется в автосервисе.

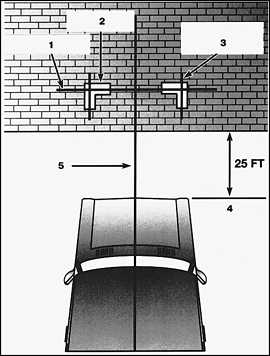

Разметка экрана для регулировки пучка света фар

1. Линия на расстоянии от пола до центра фар

2. Область светового пятна

3. Линия на расстоянии от оси симметрии автомобиля до центра фар
Расстояние 25 ft = 7,5 м

4. Передняя плоскость фары

5. Ось симметрии автомобиля

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

	2. На корпусе галогенной фары предусмотрены 2 регулировочных винта – винты горизонтальной (А) и вертикальной (В) регулировки фар.
3. Простейший способ регулировки заключается в установке пучка по разметке на экране (стене).
4. Обозначьте лентой перекрестия, соответствующие центрам фар.
5. Установите автомобиль в 7,5 м от стены.
6. Регулировка выполняется при нормальной загрузке автомобиля и полупустом баке.
7. Установите пучок ближнего света фар так, чтобы световое пятно располагалось на 5 см ниже горизонтали и на 5 см правее вертикали. Для подъем пучка вращайте винт по часовой стрелке и наоборот. То же касается регулировки влево–вправо. Включите дальний свет фар и отрегулируйте пучок так, чтобы пятно находилось строго на вертикальной линии, прямо под горизонталью. Предупреждение Точно выставить пучки дальнего и ближнего света таким способом может оказаться невозможным. В этом случае старайтесь точнее отрегулировать ближний свет, с которым приходится ездить чаще и от которого в большей степени зависит безопасность движения.
8. При первой возможности отрегулируйте фары в автосервисе.
