Руководство по ремонту Toyota Camry (Тойота Камри) 2001-2005 г.в.
5.2.9. Снятие и установка рулевого колеса и рулевой колонки
5.2.9.1 Снятие и установка рулевого колеса и рулевой колонки
5.2.8. Снятие и установка рулевого колеса и рулевой колонкиСнятие рулевого колеса и отделки со стороны водителя Снятие и проверка рулевой колонки Проверка и замена цилиндра замка зажигания Сборка и установка рулевой колонки В рулевом механизме имеется вращательный клапан контроля, направляющий жидкость от насоса гидроусилителя рулевого управления к одной или другой стороне поршня зубчатой рейки рулевого механизма. Поршень и зубчатая рейка составляют одну неотъемлемую часть рулевого механизма. Порш...
5.2.9.2 Снятие рулевого колеса и отделки со стороны водителя
5.2.8.1. Снятие рулевого колеса и отделки со стороны водителяОтсоедините клеммы от аккумуляторной батареи.
Установите рулевое колесо прямо.
Используя торцевой ключ (Torx), выверните 2 болта крепления боковых заглушек с внутренним шестигранником.
Снимите заглушки.
Рис. 5.17. Ослабление болтов крепления накладки рулевого колеса
Ослабьте болты крепления накладки рулевого колеса. Ослабляйте болты до тех пор, пока они не зафиксируются, как показано на рисунке 5.17.
Выньте накладку рулевого колеса....5.2.9.3 Снятие и проверка рулевой колонки
5.2.8.2. Снятие и проверка рулевой колонки
Рис. 5.26. Метки на промежуточном вале и вале рулевого механизма
Нанесите метки на промежуточный вал и вал рулевого механизма (рис. 5.26).
Рис. 5.27. Болты крепления промежуточного вала
Отверните болт А. Отверните болт В и снимите промежуточный вал в сборе (рис. 5.27).
Момент затяжки : 35 Н·м.
Рис. 5.28. Снятие рулевой колонки
Отсоедините разъемы, отверните четыре гайки крепления и снимите рулевую колонку в сборе (рис. 5.2...5.2.9.4 Проверка и замена цилиндра замка зажигания
5.2.8.3. Проверка и замена цилиндра замка зажиганияПроверьте механизм блокировки. Убедитесь, что механизм блокировки рулевого колеса работает должным образом.
Рис. 5.32. Извлечение цилиндра замка зажигания
Установите ключ зажигания в положение «АСС». Утопите стопорный штифт тонким стержнем или отверткой и извлеките цилиндр замка (рис. 5.32).
Перед установкой цилиндра замка проверьте, чтобы личинка замка находилась в положении «АСС».
Утопите цилиндр замка в корпус.
Удалите ключ и убедитесь ч...5.2.9.5 Сборка и установка рулевой колонки
5.2.8.4. Сборка и установка рулевой колонки

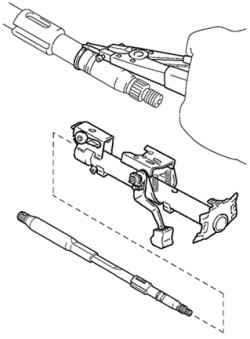

Рис. 5.33. Установка ведомого вала в корпус рулевой колоники
Используя расширитель, поставьте внутренее пружинное кольцо ведомого вала управления и установите ведомый вал в корпус рулевой колонки (рис. 5.33).
Поставьте внешнее пружинное кольцо ведомого вала управления.
Рис. 5.34. Установка радиального подшипника ведомого вала
С помощью специального инструмента установите радиальный подшипник ведомого вала (рис. 5.34)
Рис. 5.35. ...
