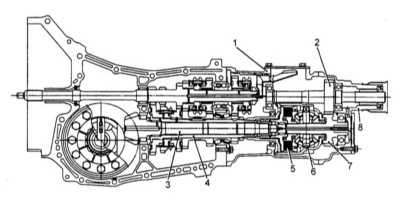

9.1. 5-ступенчатая ручная коробка переключения передач (РКПП)
5-ступенчатая ручная коробка переключения передач (РКПП)
Общая информация
Для комплектации рассматриваемых в настоящем Руководстве моделей автомобилей используются
5-ступенчатая ручная коробка переключения передач (РКПП), либо 4-ступенчатая автоматическая
трансмиссия (АТ).
В данной части настоящей Главы рассматриваются ручные коробки переключения передач,
а также сборка раздаточной коробки, автоматической трансмиссии посвящена Часть
4-ступенчатая автоматическая трансмиссия (АТ).
Ввиду сложности кон...
Снятие и установка коробки переключения передач
Снятие
Схема подключения к РКПП тяг механизма переключения передач
1 —
Тяга
2 — Соединительная тяга
3 — Пружина
Снятие хомута крепления штанги стабилизатора поперечной устойчивости
к поперечному рычагу
1 —
Штанга стабилизатора
2 — &n...
Подготовка к выполнению ремонтных работ по восстановлению РКПП
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед разборкой коробки переключения передач
тщательно очистите поверхность ее картера от грязи, смазки и масла.
2. Выверните сливную пробку и слейте из коробки трансмиссионное
масло. Закончив, замените уплотнительную шайбу, вверните пробку
на место и затяните ее с требуемым усилием (41
÷ 47 Нм).
...
Разборка и сборка раздаточной коробки, обслуживание компонентов
Снятие, обслуживание и установка раздаточной коробки и удлинения
РКПП (модели с постоянным приводом на все колеса)
Снятие
Конструкция раздаточной коробки и удлинения РКПП (модели с постоянным
полным приводом)
1 —
Крышка картера раздаточной коробки
2 — Уплотнительная прокладка
3 — Сальник
4 &...

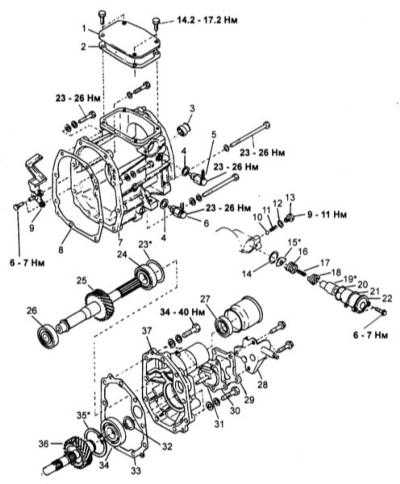

Капитальный ремонт РКПП полноприводных моделей
Разборка
Разделение полукартеров

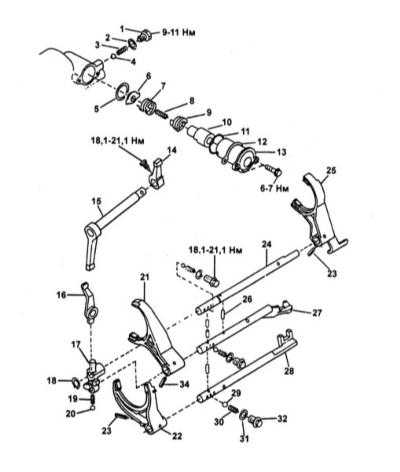

Конструкция механизма переключения передач
1-13 — Детали
предохранительного механизма включения передачи заднего хода
14 — Поводок рычага переключения
15 — Рычаг переключения
16 — Кулиса включения передачи заднего хода
(подбирается при регулировке)
...
Обслуживание привода переключения передач
Снятие рычагов переключения РКПП
Снятие панелей отделки центральной консоли
1 —
Кнопка
2 — Чехол
3 — Панель отделки консоли
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите рукоятку рычага переключения раздаточной
коробки (двухрядная коробка). Снимите рычаг.
2. Снимите переднюю и заднюю секции центральной
...
Обслуживание рычага переключения раздаточной коробки
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите рукоятку рычага.
2. Снимите панель отделки центральной консоли.
3. Выверните болты крепления рычага переключения раздаточной
коробки.
1 — Кнопка
2 — Чехол
3 ...
