Руководство по ремонту BMW 5 (E39) (БМВ 5) 1996-2001 г.в.

5.3.1 Кондиционер воздуха

---

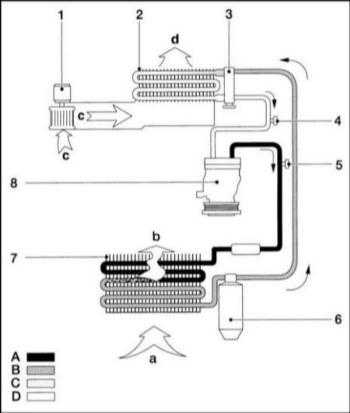

Кондиционер воздуха Общие сведения   1 — вентилятор 2 — испаритель 3 — дроссель 4 — сервисное присоединение низкого давления 5 — сервисное присоединение высокого давления 6 — осушитель 7 — конденсатор 8 — компрессор а — наружный воздух охлаждения конденсатора b — нагретый воздух, поступает в окружающую среду с — неохлажденный воздух, поступает через вентилятор отопител...

5.3.2 Работа кондиционера

---

Работа кондиционера Компрессор охлаждения приводится в движение через клиноременную передачу от коленчатого вала двигателя. Он сжимает рабочий газ контура кондиционера до давления 30 бар. При этом газ нагревается. В конденсаторе производится охлаждение нагретого газа проходящим через него воздухом. В следствие охлаждения газа он конденсируется и превращается в жидкость. Под высоким давлением жидкость проходит через дроссель. Вследствие снижения давления жидкость охлаждается и испаряется. Про...
