7.3. Бортовое электрооборудование
7.3. Бортовое электрооборудованиеСнятие и установка форсунок омывателей ветрового стекла
Снятие и установка форсунок омывателей заднего стекла
Снятие и установка фароомывателей
Снятие и установка резервуара/насоса подачи омывающей жидкости
Снятие и установка передних рычагов стеклоочистителей
Снятие и установка электродвигателя привода очистителей ветрового стекла
Снятие и установка электродвигателя стеклоочистителя заднего стекла
Снятие и установка датчика дождя
Снятие и установка комбинации прибор...

7.3.1. Снятие и установка форсунок омывателей ветрового стеклаСнимите решетку обтекателя.
Отожмите фиксатор на обратной стороне решетки и извлеките форсунку из посадочного гнезда. Отсоедините шланг от форсунки.
Установка производится в порядке, обратном снятию.
Рис. 7.8. Регулировка жиклера форсунки
При необходимости отрегулируйте направление струи подачи омывающей жидкости на ветровое стекло, для чего введите в соответствующее сопло форсунки иглу и направьте сопло в нужную точку (рис. 7.8)....

7.3.2. Снятие и установка форсунок омывателей заднего стеклаСнимите обивку двери задка.
Снимите верхний стоп-сигнал.
Рис. 7.9. Снятие форсунки: 1 – пластиковый клин; 2 – форсунка; 3 – подводящий шланг
На моделях «Хэтчбэк» извлеките форсунку из сборки стоп-сигнала, на моделях Astra GTC необходимо предварительно отжать 2 фиксатора (рис. 7.9).
Установка производится в порядке, обратном снятию....

7.3.3. Снятие и установка фароомывателейСнимите накладку переднего бампера.
Отсоедините шланг омывателя фар с обратной стороны накладки.
Рис. 7.10. Фиксатор фароомывателя: 1 – фиксатор
С помощью отвертки отожмите вниз крышку фароомывателя из накладки переднего бампера (рис. 7.10).
Отожмите фиксатор и извлеките фароомыватель из накладки.
Отожмите фиксаторы и снимите крышку фароомывателя....

7.3.4. Снятие и установка резервуара/насоса подачи омывающей жидкостиСнимите декоративную решетку радиатора.

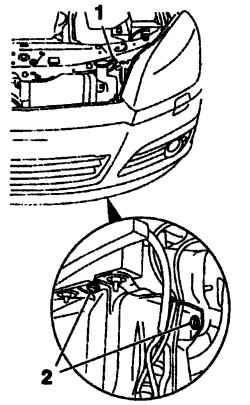

Рис. 7.11. Болты крепления фароомывателя: 1, 2 – болты
Выверните болты крепления резервуара для омывающей жидкости (рис. 7.11).
Отсоедините электропроводку (см. сопр. иллюстрацию) от насоса стек-лоомывателя и датчика уровня омывающей жидкости.
Рис. 7.12. Отсоединение шлангов и электропроводки: 1,2 – шланги; 3, 4 – электропроводка
Отсоедините шланги от насоса стеклоомыва...

7.3.5. Снятие и установка передних рычагов стеклоочистителейСнятие
Вымойте ветровое стекло, включите и снова выключите стеклоочистители – они должны оказаться в крайнем нижнем положении.
Отметьте положение резиновых щеток стеклоочистителей, для чего наклейте на ветровое стекло скотч или изоляционную ленту вдоль щетки.
Откройте капот.
Рис. 7.13. Компоненты рычага стеклоочистителя: 1 – колпачок; 2 – крепежная гайка; 3 – рычаг; 4 – шайба
Подденьте отверткой защитный колпачок и снимите его со шпи...

7.3.6. Снятие и установка электродвигателя привода очистителей ветрового стеклаСнимите рычаги стеклоочистителей.
Снимите решетку обтекателя.
Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Выверните 3 болта крепления.
Рис. 7.15. Крепление электродвигателя стеклоочистителя: 1 – болты; 2 – электродвигатель
Рассоедините разъем электропроводки электродвигателя и извлеките привод очистителей в сборе из подкапотного пространства (рис. 7.15).
Подденьте отверткой и отделите приводн...

7.3.7. Снятие и установка электродвигателя стеклоочистителя заднего стеклаОтсоедините провод от отрицательной клеммы аккумуляторной батареи.
Снимите рычаг стеклоочистителя.
Снимите обшивку двери задка.
Рис. 7.16. Крепление электродвигателя стеклоочистителя: 1 – разъем; 2 – болты крепления
Рассоедините разъем электропроводки электродвигателя выверните 3 болта крепления (рис. 7.16).
Снимите электромотор из двери задка.
Установка производится в порядке, обратном снятию.
Убедитесь, что привод ...

7.3.8. Снятие и установка датчика дождя
Рис. 7.17. Снятие крышки салонного зеркала заднего вида: 1 – пластмассовый клин; 2 – разъем электропроводки; 3 – фиксаторы
Отделите при помощи пластмассового клина крышку стойки салонного зеркала заднего вида (рис. 7.17).
Рассоедините разъем электропроводки датчика дождя.
Отожмите 2 фиксатора и снимите датчик.
Установка производится в порядке, обратном снятию. ...

7.3.9. Снятие и установка комбинации приборов
ПРИМЕЧАНИЕ
Состояние всех компонентов, установленных в комбинацию, проверяется при помощи специального диагностического прибора. На основании этой проверки определяется необходимость замены комбинации приборов.
Отсоедините аккумуляторную батарею.
Снимите нижний кожух рулевой колонки.
Рис. 7.18. Снятие комбинации приборов: 1 – болты; 2 – верхний кожух рулевой колонки; 3 – комбинация приборов
Выверните 2 болта крепления (рис. 7.18).
Снимите ...

7.3.10. Снятие и установка информационного дисплеяСнимите накладку консольной секции панели приборов с воздушными дефлекторами.
Выверните 2 болта крепления.
Рис. 7.19. Крепление информационного дисплея: 1 – болты; 2 – информационный дисплей
Извлеките информационный дисплей вместе с наладкой из панели приборов (рис. 7.19).
Рассоедините разъем электропроводки с обратной стороны дисплея.
Отожмите 2 фиксатора и снимите вверх накладку дисплея.
Установка производится в порядке, обратном снятию.
У...

7.3.11. Снятие и установка панели переключателей наружного освещения/ подсветки приборовСнятие
Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Поверните поворотный переключатель режимов функционирования наружного освещения до упора (положение «0» или «AUTO» в зависимости от комплектации).
Рис. 7.20. Снятие панели переключателей наружного освещения/ подсветки приборов: 1 – рукоятка поворотного переключателя; 2 – панель переключателей; 3 – центральное положение переключателя
...

7.3.12. Снятие и установка модуля подрулевых переключателей
ПРИМЕЧАНИЕ
Подрулевые переключатели установлены в контактный блок на рулевой колонке. Для снятия рычагов необходимо предварительно снять контактный блок.
Рис. 7.22. Установка выколотки: 1 – пыльник; 2 – выколотка
Сдвиньте пыльник рычага в сторону торцевой рукоятки, вставьте выколотку диаметром 1.5 мм как показано на рисунке 7.22.
Отожмите выколоткой фиксатор и отделите рычаг от сборки контактного блока.
При установке введите...

7.3.13. Снятие и установка блока выключателей консольной секции панели приборов
ПРИМЕЧАНИЕ
В зависимости от комплектации в состав блока могут входить различные выключатели.
Снимите накладку консольной секции панели приборов с воздушными дефлекторами.
Рис. 7.23. Снятие блока выключателей консольной секции панели приборов: 1 – поворотные фиксаторы; 2 – блок выключателей; 3 – разъем электропроводки
Рассоедините разъем электропроводки с обратной стороны бока выключателей (рис. 7.23).
Пове...

7.3.14. Снятие и установка выключателя зимнего режима вождения
ПРИМЕЧАНИЕ
Кнопка выключателя активации/ деактивации зимнего режима вождения (модели с AT) расположена на панели рычага селектора и обозначена соответствующим символом.
Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Снимите крышку основания рычага селектора с центральной консоли.
Рис. 7.24. Снятие фиксатора: 1 – выключатель; 2 – накладка
Отожмите фиксатор выключателя с обратной стороны и снимите его (р...

7.3.15. Снятие и установка переключателей электропривода стеклоподъемников передней двериОтсоедините провод от отрицательной клеммы аккумуляторной батареи.
Снимите обивку двери.
Рассоедините разъем электропроводки от сборки главной панели переключателей с обратной стороны дверной обивки.
Рис. 7.25. Фиксатор главной панели переключателей управления электроприводом стеклоподъемников: 1 – фиксатор
Отожмите фиксатор и извлеките сборку главной панели переключателей из отделки подлокотника (рис. 7....

7.3.16. Снятие и установка переключателей электропривода стеклоподъемников задней двериОтсоедините провод от отрицательной клеммы аккумуляторной батареи.
Рис. 7.26. Снятие индивидуального переключателя привода стеклоподъемника
Осторожно подденьте при помощи отвертки переключатель в подлокотнике двери и отожмите его наружу (рис. 7.26).
Извлеките переключатель и рассоедините разъем электропроводки с обратной стороны переключателя.
Установка производится в порядке, обратном снятию. ...

7.3.17. Снятие и установка панелей переключателей дистанционного управления на рулевом колесе
ПРИМЕЧАНИЕ
При соответствующем уровне комплектации в рулевое колесо могут быть вмонтированы органы дистанционного управления информационно-развлекательной системой.
Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Рис. 7.27. Болт крепления накладок панели переключателей дистанционного управления: 1 – болт
Поверните рулевое колесо влево на 90° и выверните крепежный болт (рис....

7.3.18. Снятие и установка датчика-выключателя капота (модели с противоугонной системой)Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Откройте капот.

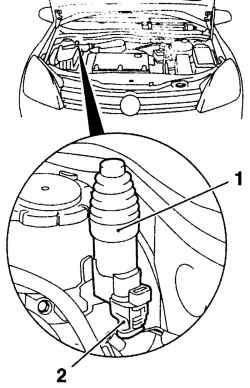

Рис. 7.29. Разъем электропроводки датчика-выключателя капота: 1 – разъем электропроводки; 2 – датчик-выключателя капота
Отожмите фиксатор и извлеките датчик-выключатель из держателя (рис. 7.29).
Рассоедините разъем электропроводки датчика.
Установка производится в порядке, обратном снятию....

7.3.19. Снятие и установка датчика-выключателя замка двери задкаОтсоедините провод от отрицательной клеммы аккумуляторной батареи.
Снимите обе лампы подсветки номерного знака.
Снимите обивку двери задка.
Снимите декоративную накладку двери задка.
На моделях Универсал и Astra GTC вытяните крепежные болты по бокам держателя декоративной накладки.
С помощью отвертки отожмите фиксатор и рассоедините разъем электропроводки.
Извлеките его из держателя декоративной накладке вместе с кабелем.
Рис. 7.30. Сн...

7.3.20. Снятие и установка громкоговорителейШирокополосные громкоговорители (передние и задние)
Для доступа к громкоговорителю снимите обивку/ отделку соответствующей двери/ боковины.
ПРИМЕЧАНИЕ
Громкоговорители закреплены в дверных сборках. На моделях Astra GTC задние громкоговорители закреплены на боковинах багажного отделения.
Рис. 7.31. Крепление громкоговорителя
Выверните 3 крепежных винта и снимите громкоговоритель, затем рассоедините разъем электропроводки (рис. 7.31).
Устано...

7.3.21. Снятие и установка наружной антенныОткройте дверь задка.
Снимите при помощи пластмассового клина заднюю потолочную накладку.
Снимите верхнюю отделку стойки C/D (задней).
Осторожно потяните вниз панель потолочной обивки.
ПРИМЕЧАНИЕ
Сзади потолочная обивка крепится к крыше с помощью «липучки».
Рис. 7.34. Разъем электропроводки и гайка крепления наружной антенны: 1 – разъем электропроводки; 2 – гайка крепления
Рассоедините разъем электропроводки от основания антенны (рис. 7.34...
