Руководство по ремонту Nissan Qashqai (Ниссан Кашкай) 2007+ г.в.
8.7. ДОРОЖНОЕ ИСПЫТАНИЕ
8.7.1 ДОРОЖНОЕ ИСПЫТАНИЕ
ДОРОЖНОЕ ИСПЫТАНИЕ 1. ОПИСАНИЕ 2. ПРОЦЕДУРА НАСТРОЙКИ ТЕСТЕРА CONSULT-III 3. ПРОВЕРКА ПЕРЕД ЗАПУСКОМ ДВИГАТЕЛЯ 4. ПРОВЕРКА НА ОБОРОТАХ Х.Х. 5. ПРОВЕРКА В ДВИЖЕНИИ 6. ПРОВЕРКА ПОЛОЖЕНИЯ CVT 7. РЕГУЛИРОВКА ПОЛОЖЕНИЯ CVT...
8.7.2 ОПИСАНИЕ
ОПИСАНИЕ
Цель данного испытания определить общие характеристики работы CVT и проанализировать причины неисправностей.

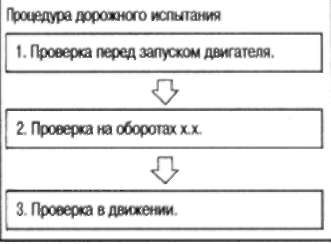

Дорожное испытание включает в себя следующие три части:
1. Проверку перед запуском двигателя. См. ниже.
2. Проверку на оборотах х.х. См. ниже.
3. Проверку в движении. См. ниже.
...8.7.3 ПРОЦЕДУРА НАСТРОЙКИ ТЕСТЕРА CONSULT-III
ПРОЦЕДУРА НАСТРОЙКИ ТЕСТЕРА CONSULT-III • Проведите проверку в движении при помощи тестера CONSULT-II и введите результаты в память. • Распечатайте результаты и убедитесь, что переключения и блокировки происходят в соответствии с графиком переключения передач. 1. Коснитесь надписи «DATA MONITOR» на экране «SELECT DIAG MODE». 2. Коснитесь надписи «MAIN SIGNALS» и выберите режим ввода результатов в память. 3. Имеются три варианта: ..Numerical D...
8.7.4 ПРОВЕРКА ПЕРЕД ЗАПУСКОМ ДВИГАТЕЛЯ
ПРОВЕРКА ПЕРЕД ЗАПУСКОМ ДВИГАТЕЛЯ 1. ПРОВЕРЬТЕ ИНДИКАТОР CVT 1. Остановите автомобиль на ровном месте. 2. Передвиньте рычаг селектора в положение «Р». 3. Поверните ключ зажигания в положение «OFF». Выждите не менее 5 секунд. 4. Поверните ключ зажигания в положение «ON». (Не запускайте двигатель). Загорается ли индикатор CVT приблизительно на 2 секунды? Да —► 1. Поверните ключ зажигания в положение «OFF». 2. Выполнит...
8.7.5 НА ОБОРОТАХ Х.Х.
ПРОВЕРКА НА ОБОРОТАХ Х.Х. 1. ПРОВЕРЬТЕ ЗАПУСК ДВИГАТЕЛЯ 1. Остановите автомобиль на ровном месте. 2. Передвиньте рычаг селектора в положение «Р» или «N». 3. Поверните ключ зажигания в положение «OFF». 4. Поверните ключ зажигания в положение «START». Двигатель запустился? Да —►Переходите к п. 2. Нет—► Прекратите дорожное испытание. 2. ПРОВЕРЬТЕ ЗАПУСК ДВИГАТЕЛЯ 1. Поверните ключ зажигания в положение «O...
8.7.6 ПРОВЕРКА В ДВИЖЕНИИ

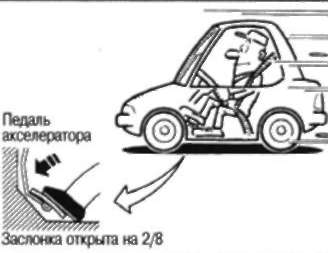

ПРОВЕРКА В ДВИЖЕНИИ
1. ПРОВЕРЬТЕ СКОРОСТЬ АВТОМОБИЛЯ ПРИ ПЕРЕКЛЮЧЕНИИ ПЕРЕДАЧ - ЧАСТЬ 1
1. Совершите поездку на автомобиле в течение прибл. 10 минут и прогрейте моторное масло и жидкость CVT до рабочей температуры.
Рабочая температура жидкости CVT: 50-80"С
2. Остановите автомобиль на ровном месте.
3. Передвиньте рычаг селектора в положение «Р».
4. Запустите двигатель.
5. Передвиньте рычаг селектора в положение «D».
6. Разгоните автомобиль, постоянно...8.7.7 ПРОВЕРКА ПОЛОЖЕНИЯ CVT

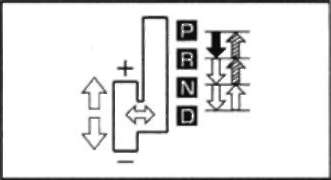

ПРОВЕРКА ПОЛОЖЕНИЯ CVT
1. Передвиньте рычаг селектора в положение «Р» и поверните ключ зажигания в положение «ON» (незапуская двигатель).
2. Убедитесь, что при нажатии на педаль тормоза рычаг селектора можно передвинуть в другие положения, отличные от «Р». Также убедитесь, что рычаг селектора можно передвинуть из положения «Р» только при нажатии на педаль тормоза.
3. Передвиньте рычаг селектора и проверьте, не приходится ли прилагать чрезмерное ...8.7.8 РЕГУЛИРОВКА ПОЛОЖЕНИЯ CVT
РЕГУЛИРОВКА ПОЛОЖЕНИЯ CVT
1. Передвиньте рычаг селектора в положение «Р».
Внимание: Проверните колеса более чем на 1 /4 оборота и включите парковочный механизм.

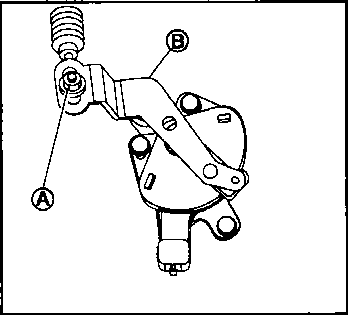

2. Ослабьте гайку (А) и переведите рычаг (В) переключения диапазонов в положение «Р».
Внимание: Не прикладывайте усилие к рычагу переключения диапазонов.
3. Затяните гайку.
Внимание: При затягивании зафиксируйте рычаг переключения диапазонов.
...
