Руководство по ремонту Nissan Almera (Ниссан Альмера) 1995-1999 г.в.
9.5. Привод тормозов
9.5.1 Привод тормозов
9.5. Привод тормозовСнятие и установка главного тормозного цилиндра Снятие и установка вакуумного усилителя Удаление воздуха из гидропривода тормозов Регулировка стояночной тормозной системы ...
9.5.2 Снятие и установка главного тормозного цилиндра
9.5.1. Снятие и установка главного тормозного цилиндра

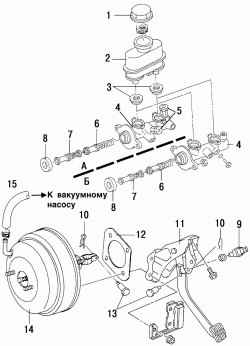

Рис. 7.13. Детали привода тормозов: А — без ABS; Б — c ABS; а — к вакуумному насосу; 1 — крышка бачка; 2 — бачок; 3 — уплотнительные кольца бачка; 4 — главный тормозной цилиндр; 5 — регуляторы давления; 6, 7 — поршни тормозных контуров; 8 — уплотнительная прокладка главного тормозного цилиндра; 9 — выключатель стоп-сигнала; 10 — пружинный шплинт; 11 — педаль тормоза; 12 — прокладка; 13 — ось педали тормоза; 14 — вакуумный усилитель; 15 — вакуумны...9.5.3 Снятие и установка вакуумного усилителя
9.5.2. Снятие и установка вакуумного усилителяСнимите главный тормозной цилиндр. На автомобилях с дизельным двигателем снимите, не отсоединяя шлангов, кронштейн с топливным фильтром. Отсоедините вакуумный шланг от вакуумного усилителя. Снимите нижний щит на полу кузова. Снимите звукоизоляцию около педали. Снимите пружинный шплинт и извлеките ось, соединяющую вилку вакуумного усилителя с педалью тормоза. Отверните четыре гайки крепления вакуумного усилителя к кронштейну педали. Снимите прокладку, отведите в ...9.5.4 Удаление воздуха из гидропривода тормозов
9.5.3. Удаление воздуха из гидропривода тормозовНа автомобилях, укомплектованных системой АБС, при выполнении этой операции необходимо предварительно отключить электронное управление системой. Удаление воздуха необходимо производить всякий раз после операций, связанных с отсоединением трубопроводов, заменой тормозных цилиндров или при попадании воздуха в систему из-за ее негерметичности. Тормозная система автомобиля состоит из двух независимых контуров, поэтому удаление воздуха из нее выполняется в следующ...
9.5.5 Регулировка стояночной тормозной системы
9.5.4. Регулировка стояночной тормозной системы
Рис. 7.15. Детали стояночной тормозной системы: А — с задними тормозами барабанного типа;
Б — с задними тормозами дискового типа; 1 — рычаг привода стояночного тормоза; 2 — передний трос; 3 — задние тросы; 4 — уравнитель; 5 — регулировочная гайка
Поднимите задние колеса. С помощью регулировочной гайки 5 (рис. 7.15) добейтесь свободного вращения колес от руки без их притормаживания при опущенном рычаге стояночного тормоза.
Заворачивая регулировоч...
