13.16.1 Приборы и переключатели

13.16. Приборы и переключатели

13.16.1. Щиток приборов/ комбинация приборов

ОБЩИЕ СВЕДЕНИЯ

Щиток приборов (1987-91)

Приборы и переключатели Mitsubishi Pajero

1. Крышка

2. Трос спидометра

3. Щиток приборов

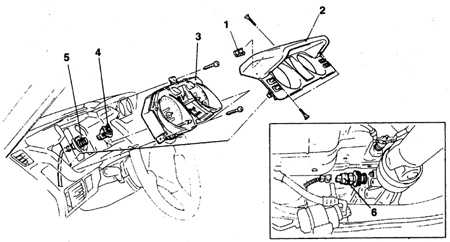

Детали щитка приборов и датчик скорости (1992-98)


1. Заглушка 2. Облицовка щитка 3. Щиток приборов	4. Переходник 5. Трос 6. Датчик скорости

Снятие и установка

АВТОМОБИЛИ 1983-86 ГГ.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините трос спидометра от КПП.

2. Плоским инструментом осторожно подденьте и снимите крышку щитка приборов.

3. Отверните винты в нижней части щитка и болт в верхней части.

4. Достаньте щиток и отсоедините трос спидометра и провода.

5. Снимите щиток.

6. Установка выполняется в обратном порядке.

АВТОМОБИЛИ 1987-91 ГГ.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините трос спидометра от КПП.

2. Плоским инструментом осторожно подденьте и снимите крышку щитка приборов.

3. Отсоедините трос спидометра и провода.

4. Отверните винты и достаньте щиток.

5. Установка выполняется в обратном порядке.

АВТОМОБИЛИ 1992-98 ГГ.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините трос спидометра от КПП.

2. Плоским инструментом осторожно подденьте и снимите крышку щитка приборов.

3. Отверните винты и снимите облицовку щитка.

4. Отверните 3 винта и снимите щиток.

5. Отсоедините провода (кроме 1992-93).

6. На автомобилях 1992-93 гг. отсоедините трос спидометра на КПП, затем подайте трос на себя, поверните переходник, освободите фиксатор и достаньте переходник троса.

7. На автомобилях 1994-95 гг. снимите, для чего отсоедините от датчика провод и выверните датчик (датчик ввернут в хвостовик картера КПП).

8. Установка выполняется в обратном порядке.
