Руководство по ремонту Mercedes-Benz W123 (Мерседес Бенц 123) 1975-1985 г.в.
12.33 Система центральной блокировки замков
Система центральной блокировки замков
Система центральной блокировки замков работает на разрежении от двигателя и автоматически запирает все двери, крышку багажника и лючок заливной горловины топливного бака при запирании левой передней двери. Схема системы представлена ниже.
Разрежение от впускного коллектора двигателя подается в вакуумный аккумулятор, расположенный в багажном отделении, и от него к устройствам системы через переключатель, расположенный на левой передней двери. Расположение элементов центральной блокировки замков на передней двери |
Вакуумный аккумулятор дает возможность десятикратной блокировки замков при неработающем двигателе, после чего блокировка может в случае необходимости производиться вручную (например, если двигатель не запускается).

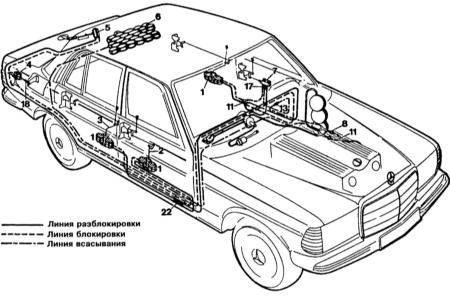

Система центральной блокировки замков
1 — вакуумный
привод дверей
|
8 — обратный
клапан
|
