4.3. Сборка коробки передач
4.3.1 Сборка коробки передач
Сборка коробки передач ПОРЯДОК ВЫПОЛНЕНИЯ Введите промежуточный вал в картер через его боковое окно и опустите его в нижнюю часть картера. Вставьте вторичный вал в сборе в картер, поставив муфту синхронизатора III и IV передач в положение III передачи. Поставьте игольчатый подшипник на вторичный вал и установите кольцо синхронизатора IV передачи на конус шестерни. ...
4.3.2 Четырехступенчатая КП

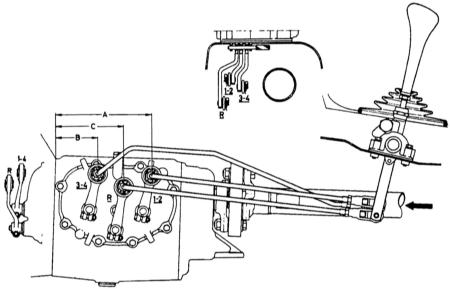

Четырехступенчатая КП Регулировочные размеры положения рычагов включения передач 4-ступенчатой КП* А = 142,0 мм В = 58,0 мм С = 111,0 мм *Рычаг переключения передач находится в нейтральном положении. ПОРЯДОК ВЫПОЛНЕНИЯ Вставьте первичный вал в картер и введите его в зацепление с передним концом вторичного вала. Снимите оправку с вторичного вала, затем, поддерживая первичный вал, напрессуйте задний подшипник на вторичный вал и в ...
4.3.3 Пятиступенчатая КП

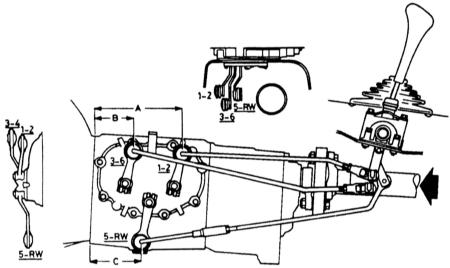

Пятиступенчатая КП Регулировочные размеры положения рычагов включения передач 5-ступенчатой КП* А = 168,0 мм В = 86,0 мм С = 95,0 мм *Рычаг переключения передач находится в нейтральном положении. Регулировка положения рычага переключения передач 5-ступенчатой КП 1 — упорный палец 2 — упорная пластина 3 — болт ПОРЯДОК ВЫПОЛНЕНИЯ Вставьте первичный вал и введите его в зацепление с вторичным ...
4.3.4 Четырехступенчатые и пятиступенчатые КП
Четырехступенчатые и пятиступенчатые КП ПОРЯДОК ВЫПОЛНЕНИЯ С помощью оправки напрессуйте червячную шестерню привода спидометра на вторичный вал таким образом, чтобы ее конец с фаской был обращен назад. Установите заднюю крышку с новой прокладкой и нужным моментом, равномерно затяните болты. Напрессуйте фланец вторичного вала на шлицы вторичного вала. Закрепите его гайкой, затянув ее ...
