7.5.1. Проверка устройства предварительного разогрева

7.5.1. Проверка устройства предварительного разогрева
ОБЩИЕ СВЕДЕНИЯ
Если не вспыхивает контрольная лампочка предварительного разогрева, хотя замок-выключатель
зажигания и приборов с противоугонным устройством, запирающим рулевое управление,
находится в положении разогрева, то в зависимости от температуры наружного воздуха
определяется продолжительность предварительного разогрева камеры сгорания дизеля
и двигатель запускается. Если двигатель запускается хорошо, проверьте лампу накаливания
свечи нака...

7.5.1.2. Якорь
ОБЩИЕ СВЕДЕНИЯ

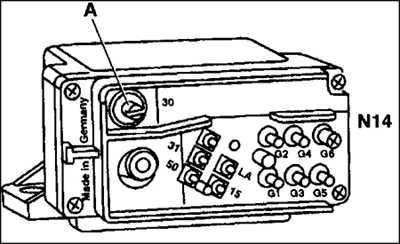

Соединительные элементы реле управления разогревом N 14
30 – клемма 30, ток длительной нагрузки
31 – клемма 31, корпус (–)
50 – клемма 50, напряжение при нажатии стартера
LA – клемма контрольной лампочки разогрева
15 – клемма 15, напряжение при включенном зажигании
G1–G5 = подключение свечей накаливания 1–5
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Подключите вольтметр между
клеммой 30 (А) штеккера реле управления разогревом и...

7.5.1.3. Свечи накаливания
ОБЩИЕ СВЕДЕНИЯ
Чтобы проверить потребление тока отдельными свечами накаливания, в автомастерской
применяют амперметр постоянного тока. Токоизмерительные клещи зажимаются над соответствующим
изолированным проводом, и величина тока измеряется индукцией.
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Токоизмерительные клещи, если
имеются, зажимайте над отдельными проводами, идущими к свечам накаливания,
установите зажигание на разогрев (двигатель холодный) и измеря...

7.5.1.4. Температурный датчик охлаждающей жидкости
ОБЩИЕ СВЕДЕНИЯ
Температурный датчик измеряет температуру охлаждающей жидкости и передает соответствующие
сигналы на управляющее устройство. Датчик содержит NTC-элемент (NTC – отрицательный
температурный коэффициент), который уменьшает свое сопротивление с повышением
температуры. При неисправном датчике управляющее устройство выдает резервную
величину. Это приводит к тому, что некорректно выдерживается продолжительность
предварительного и последу...

7.5.1.5. Термодатчик всасываемого воздуха
ОБЩИЕ СВЕДЕНИЯ
Термодатчик измеряет температуру всасываемого воздуха. Эта величина вместе с сигналом
датчика давления впускного газопровода служит для управляющего устройства мерой
количества всасываемого воздуха. Термодатчиком всасываемого воздуха является NTC-резистор
(NTC = отрицательный температурный коэффициент), сопротивление которого уменьшается
при повышении температуры.
ДВИГАТЕЛЬ ОБЪЕМОМ 2,2/ 2,5 Л
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
...

7.5.1.1. Лампа накаливания
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите с реле управления
разогревом 6-штырьковый штеккер, поверните ключ зажигания в положение
"2" и соедините контрольным проводом фишки 1 и 3 на штеккере.
2. Если теперь контрольная лампочка
разогрева светится, то неисправно реле управления разогревом, замените
реле. В противном случае извлеките лампу накаливания, проверьте ее
и при необходимости замените.
3. Если лампа исправна, то проверьте
омметром прохож...
