Руководство по ремонту Mazda 3 (Мазда 3) 2003-2008 г.в.

2.3.5.1 Система выпуска

---

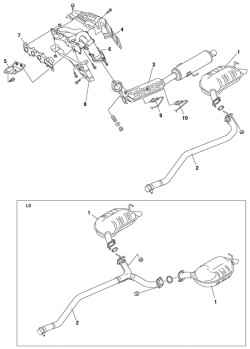

2.3.4. Система выпускаПроверка системы выпуска Снятие и установка системы выпуска Рис. 2.223. Компоненты системы выпуска отработавших газов: 1 – основной глушитель; 2 – средняя труба; 3 – трехкомпонентный каталитический нейтрализатор; 4 – тепловой экран выпускного коллектора; 5 – кронштейн; 6 – выпускной коллектор; 7 – прокладка выпускного коллектора; 8 – (нижний)тепловой экран выпускного коллектора; 9 – (передний) датчик концентрации кислорода с подогревом; 10 – (задний) датчик концентрации кисл...

2.3.5.2 Проверка системы выпуска

---

2.3.4.1. Проверка системы выпускаЗапустите двигатель и проверьте каждый элемент системы выпуска на утечку отработавших газов. Если утечка имеет место, отремонтируйте или замените дефектные части....

2.3.5.3 Снятие и установка системы выпуска

---

2.3.4.2. Снятие и установка системы выпускаОтсоедините отрицательный провод аккумуляторной батареи. Снимите основной глушитель. Снимите среднюю трубу. Снимите трехкомпонентный каталитический нейтрализатор. Снимите верхний тепловой экран выпускного коллектора с кронштейном. Рис. 2.224. Порядок откручивания болтов крепления выпускного коллектора Открутите 7 болтов крепления выпускного коллектора в порядке, обратном указанному на рисунке 2.224. Снимите прокладку выпускного коллектора. Снимите ни...
