Руководство по ремонту Kia Sportage (Киа Спортейдж) 1999-2002 г.в.
12.2. Наружное оборудование и кузовные элеиенты
12.2.1 Наружное оборудование и кузовные элеиенты

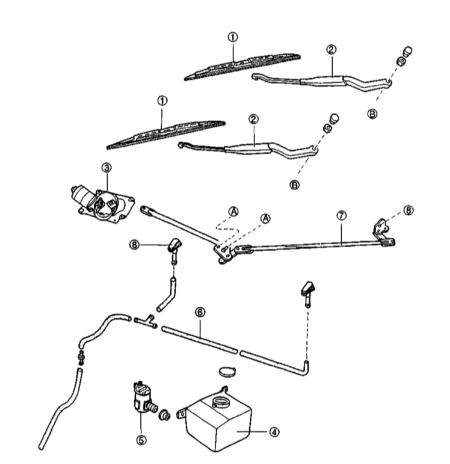

Наружное оборудование и кузовные элеиенты Снятие, установка и регулировка компонентов устройств очистки и омывания ветрового стекла Схема организации очистки ветрового стекла 1 — Щетки стеклоочистителей 2 — Рычаги стеклоочистителей (поводки) 3 — Э/мотор привода стеклоочистителей 4 — Резервуар жидкости омывания стекла 5 — Насос подачи омывающей жидкости 6 — Подающий шланг 7 — Сборка тяг привода стеклоочистителей 8 — Сопла подачи омывающей жидкости Замена щеток ...
12.2.2 Снятие, установка и регулировка компонентов устройств очистки и омывания заднего стекла

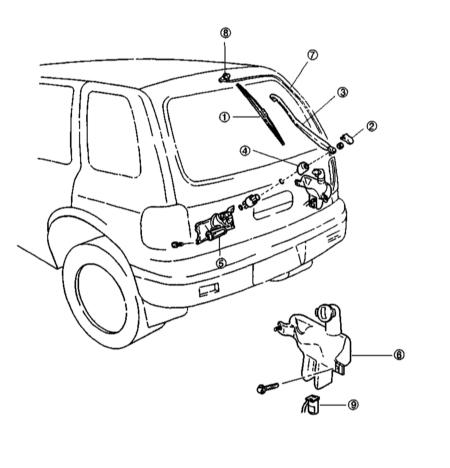

Снятие, установка и регулировка компонентов устройств очистки и омывания заднего стекла Схема организации очистки заднего стекла 1 — Щетка стеклоочистителя 2 — Крышка 3 — Рычаги стеклоочистителей (поводки) 4 — Уплотнитель 5 — Приводной э/мотор 6 — Резервуар жидкости омывания стекла 7 — Подающий шланг 8 — Сопло подачи омывающей жидкости 9 — Насос подачи омывающей жидкости Замена щетки См. Раздел Наружное оборудование и кузовные элементы. Снятие Рычаг стеклооч...
12.2.3 Снятие и установка решетки обтекателя
Снятие и установка решетки обтекателя ПОРЯДОК ВЫПОЛНЕНИЯ Выверните шесть крепежных винтов, отпустите два фиксатора и снимите решетку. Установка производится в обратном порядке. ...
12.2.4 Снятие и установка и регулировка капота

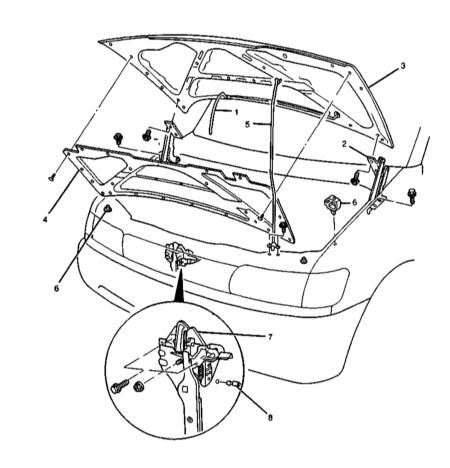

Снятие и установка и регулировка капота Снятие и установка Детали установки капота 1 — Шланг подачи жидкости омывания ветрового стекла 2 — Петельная сборка 3 — Капот 4 — Шумоизоляционная панель 5 — Упор 6 — Резиновая подушка 7 — Замок 8 — Трос отпускания защелки ПОРЯДОК ВЫПОЛНЕНИЯ Выверните четыре (по два с каждой стороны капота) петельных болта и аккуратно снимите капот с автомобиля, - разумно будет воспользоваться помощью ассистента...
12.2.5 Снятие и установка бамперов
Снятие и установка бамперов Передний бампер Детали установки переднего бампера 1 — Решетка радиатора 2 — Боковые опорные кронштейны 3 — Облицовочная панель 4 — Полимерный поглотитель ударных нагрузок 5 — Усилитель 6 — Опорный кронштейн 7 — Ударный кронштейн 8 — Изолятор 9 — Рама ПОРЯДОК ВЫПОЛНЕНИЯ Снимите с бампера грязеотбойник. Выверните два (левый и правый) верхних боковых болта крепления бампера. FRT — Вперед Сн...
12.2.6 Снятие и установка дверных зеркал заднего вида
Снятие и установка дверных зеркал заднего вида Детали установки наружного зеркала заднего вида (на примере водительской двери) 1 — Панель внутренней отделки 2 — Стекло зеркала 3 — Переключатель электропривода регулировки зеркал 4 — Жгут электропроводки ПОРЯДОК ВЫПОЛНЕНИЯ Поддев, снимите треугольную панель внутренней отделки опоры зеркала. Выверните три крепежных винта, при соответствующей комплектации (модели с электропри...
12.2.7 Снятие и установка откидного кронштейна крепления запасного колеса

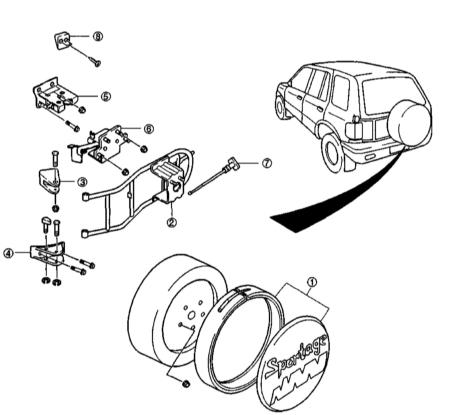

Снятие и установка откидного кронштейна крепления запасного колеса Откидной кронштейн используется для крепления заднего колеса на моделях 5-дверный Универсал с коротким кузовом. Детали установки откидного кронштейна крепления запасного колеса 1 — Кожух 2 — Откидной кронштейн 3 — Верхняя петля 4 — Нижняя петля 5 — Ударник замка 6 — Замок фиксации кронштейна 7 — Рычаг отпускания защелки замка 8 — Упор ...
12.2.8 Остекление кузова - общая информация

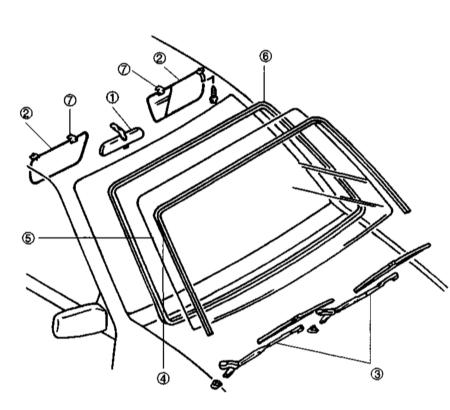

Остекление кузова - общая информация Ветровое, заднее и фиксированные боковые стекла устанавливаются в соответствующие кузовные проемы на герметик и выполнение их замены следует поручить специалистам автосервиса. Детали установки ветрового стекла 1 — Салонное зеркало заднего вида 2 — Солнцезащитные козырьки 3 — Стеклоочистители 4 — Молдинг 5 — Ветровое стекло 6 — Направляющая стекла 7 — Фиксаторы козырьков Детали установки заднего стекла 1 — Молдинг ...
12.2.9 Разборка, снятие, установка и регулировка дверей
Разборка, снятие, установка и регулировка дверей Путем смещения ударника в горизонтальном направлении может быть выровнено положение заднего края закрытой двери относительно поверхности стойки. Задние двери Порядок выполнения процедур аналогичен описанному выше для передних дверей с поправкой на отличия в конструкции сборок. Конструкция сборки задней двери 1 — Внутренняя ручка 2 — Подлокотник 3 — Панель внутренней обивки 4 — Кнопка выключения замка 5...
12.2.10 Конструкция привода дверных стеклоподъемников
Конструкция привода дверных стеклоподъемников Конструкция привода дверных стеклоподъемников 1 — Главная панель переключателей управления на водительской двери (5-дверные модели) 2 — Приводные э/моторы 3 — Индивидуальный переключатель задней двери 4 — Регуляторы ...
12.2.11 Конструкция привода дверных замков
Конструкция привода дверных замков Конструкция привода дверных замков 1, 9 — Приводные штоки замковых цилиндров 2, 8 — Приводные штоки наружных ручек 3, 6 — Приводные штоки внутренних ручек 4 — Выключатель замка 5 — Таймер 7, 10 — Активаторы ...
