Руководство по ремонту Isuzu Trooper (Исузу Трупер) 1989-1995 г.в.
6.3.8. Передний ведущий мост
6.3.8.1 Передний ведущий мост
6.3.8. Передний ведущий мост
6.3.8.1. Детали переднего ведущего моста
ПОЛУОСИ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите автомобиль и установите на подставки.
2. Отсоедините передний карданный вал от ведущей
шестерни главной передачи.
3. Снимите передние колеса и буксирную раму.
4. Полностью разгрузите торсион, отвернув болты
регулировки клиренс...6.3.8.2 Сальник редуктора
6.3.8.2. Сальник редуктора
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите автомобиль и установите на подставки.
2. Нанесите метки взаимной ориентации фланцев
переднего карданного вала и ведущей шестерни главной передачи, отсоедините
карданный вал.
3. Проверьте момент сопротивления проворачиванию
гайки ведущей шестерни главной передачи. При сборке гайку следует ...6.3.8.3 Ступица с ручной блокировкой привода переднего ведущего колеса
6.3.8.3. Ступица с ручной блокировкой привода переднего ведущего колеса
ОБЩИЕ СВЕДЕНИЯ

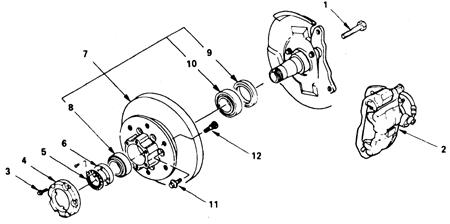

Детали ступицы с ручной блокировкой колеса (автомобили с колесной формулой
4х4)
1 – болт
2 – колпак и детали
3 – стопорное кольцо и пакет шайб
4 – корпус и детали
5 – контрящая шайба
6 – гайка
7 – ступица и диск
8 – наружный подшипник
9 – сальник
10 – внутренний подшипник
11 – зубча...6.3.8.4 Самоблокирующаяся ступица
6.3.8.4. Самоблокирующаяся ступица
ОБЩИЕ СВЕДЕНИЯ

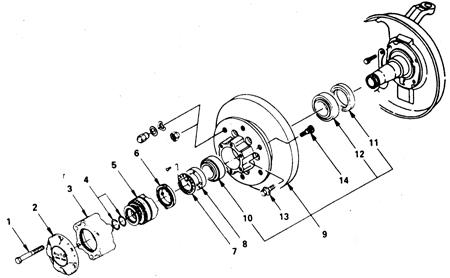

Детали самоблокируещейся ступицы (автомобили с колесной формулой 4х4)
1 – болт
2 – колпак ступицы
3 – корпус и детали
4 – стопроное кольцо и пакет шайб
5 – муфта
6 – поводок
7 – контрящаяся шайба
8 – гайка
9 – ступица и диск
10 – наружный подшипник с обоймой
11 – сальник
12 – внутренний подшипник с обоймой
...6.3.8.5 Редуктор переднего моста
6.3.8.5. Редуктор переднего моста Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите автомобиль и установите на подставки. 2. Слейте масло из редуктора. 3. Нанесите ориентационные метки и отсоедините передний карданный вал. 4. Снимите полуоси. 5. Отверните болты и снимите редуктор. ...
6.3.8.6 Снятие и установка переднего моста
6.3.8.6. Снятие и установка переднего моста Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите автомобиль и установите на подставки. 2. Нанесите ориентационные метки и отсоедините передний карданный вал. 3. Снимите передние колеса и буксирную раму. 4. Отрегулируйте клиренс, завернув болты рычага. 5. Снимите...
