Руководство по ремонту Ford Focus (Форд Фокус) 1998-2005 г.в.
11.1. Углы установки колес
11.1.1 Углы установки колес
11.1. Углы установки колес11.1.1. Схождение
11.1.2. Угол развала колеса
11.1.3. Поперечный наклон оси поворота колеса
11.1.4. Продольный наклон оси поворота колеса
Рис. 235. Углы установки колес: А — продольный наклон поворота колеса; В — угол развала колес; С — поперечный наклон оси поворота колеса
Проверку углов установки колес проводите в специализированных мастерских, имеющих специальное оборудование (рис. 235).
...11.1.2 Схождение
11.1.1. Схождение

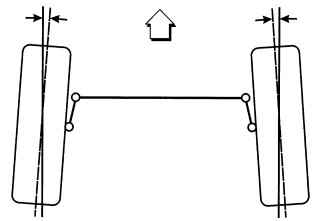

Рис. 236. Схема схождения колес
Схождение (рис. 236) может быть определено, как половина разности расстояний между передними и задними бортами ободов колес. Схождение оказывает влияние на прямолинейность движения автомобиля и его управляемость. Отклонение величины схождения колес от номинального значения приводит к повышенному износу шин.
...11.1.3 Угол развала колеса
11.1.2. Угол развала колесаУгол наклона колеса по отношению к дорожному покрытию в вертикальной плоскости. Уменьшает удары от неровностей дороги на рулевое управление, а также снижает трение колес о дорогу. Передние колеса автомобиля Focus имеют положительный развал — т. е. верхняя половина колеса наклонена от середины автомобиля. Развал у автомобиля Focus не регулируется. ...
11.1.4 Поперечный наклон оси поворота колеса
11.1.3. Поперечный наклон оси поворота колесаУгол между осью поворота и вертикалью в поперечной плоскости автомобиля. Оказывает влияние на силу управления и стабилизирующий момент. ...
11.1.5 Продольный наклон оси поворота колеса
11.1.4. Продольный наклон оси поворота колесаУгол между осью поворота колеса и вертикалью на виде сбоку. Влияет на управляемость автомобиля и стабилизирующий момент. ...
