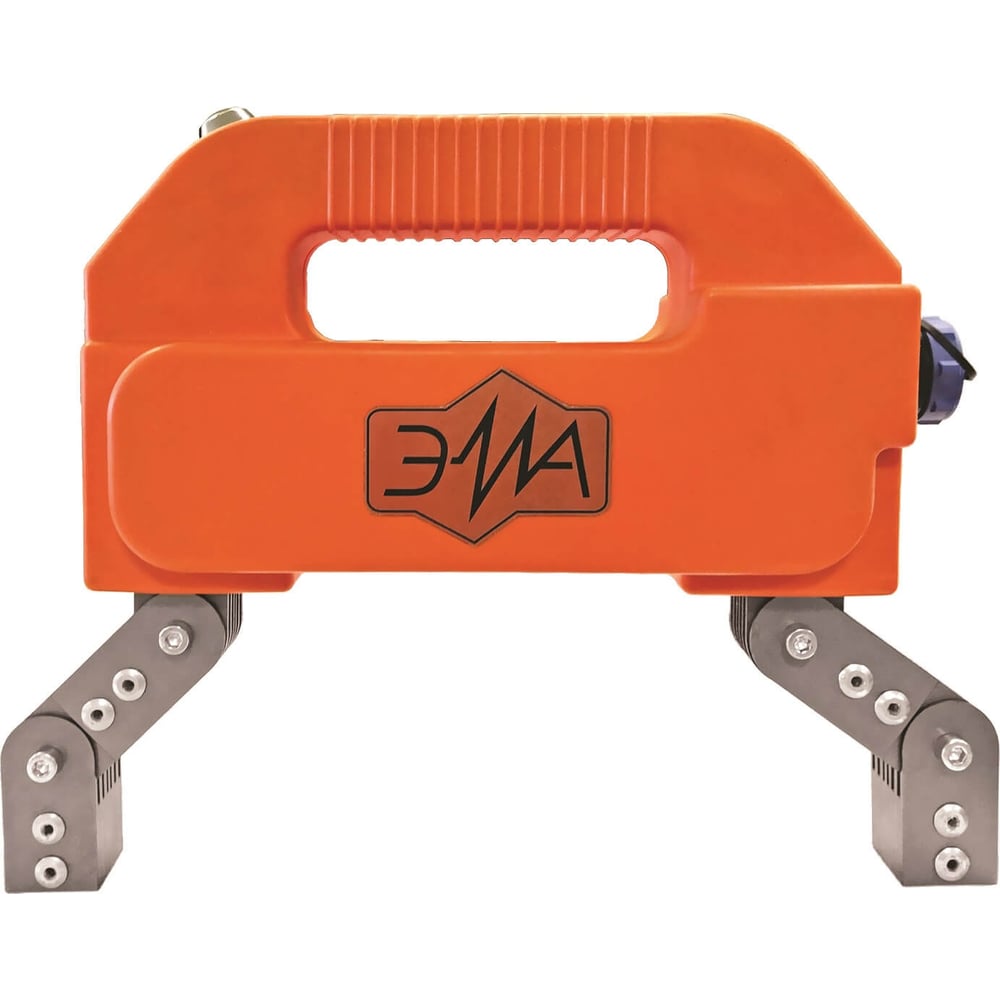

Портативный электромагнит для магнитопорошковой дефектоскопии Машпроект ЭМА-100

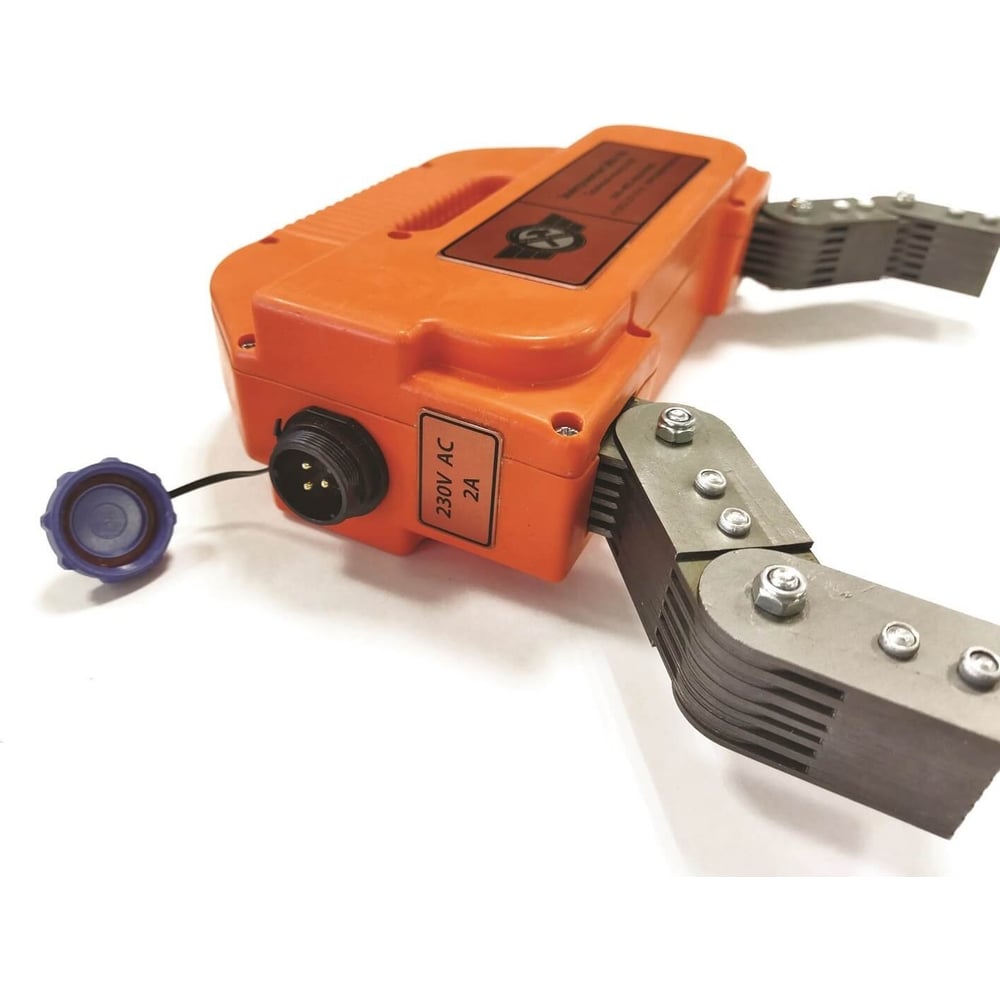

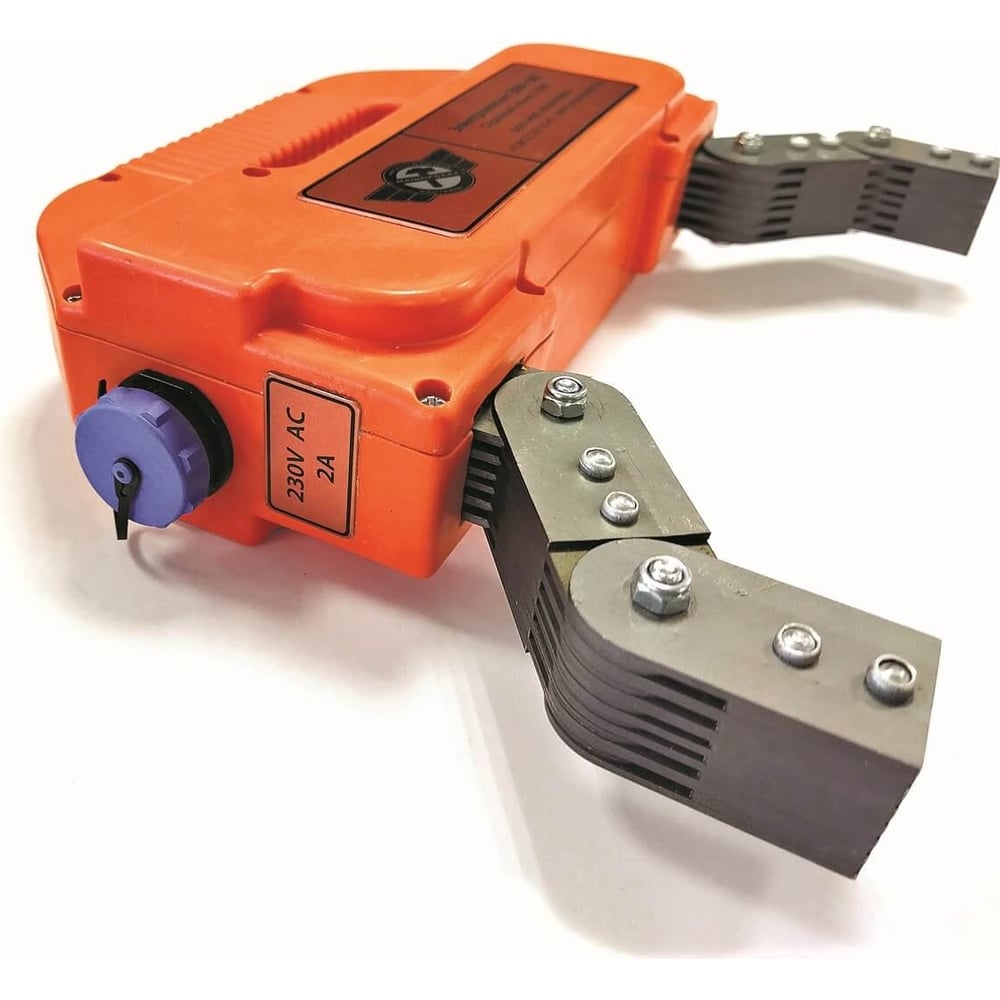

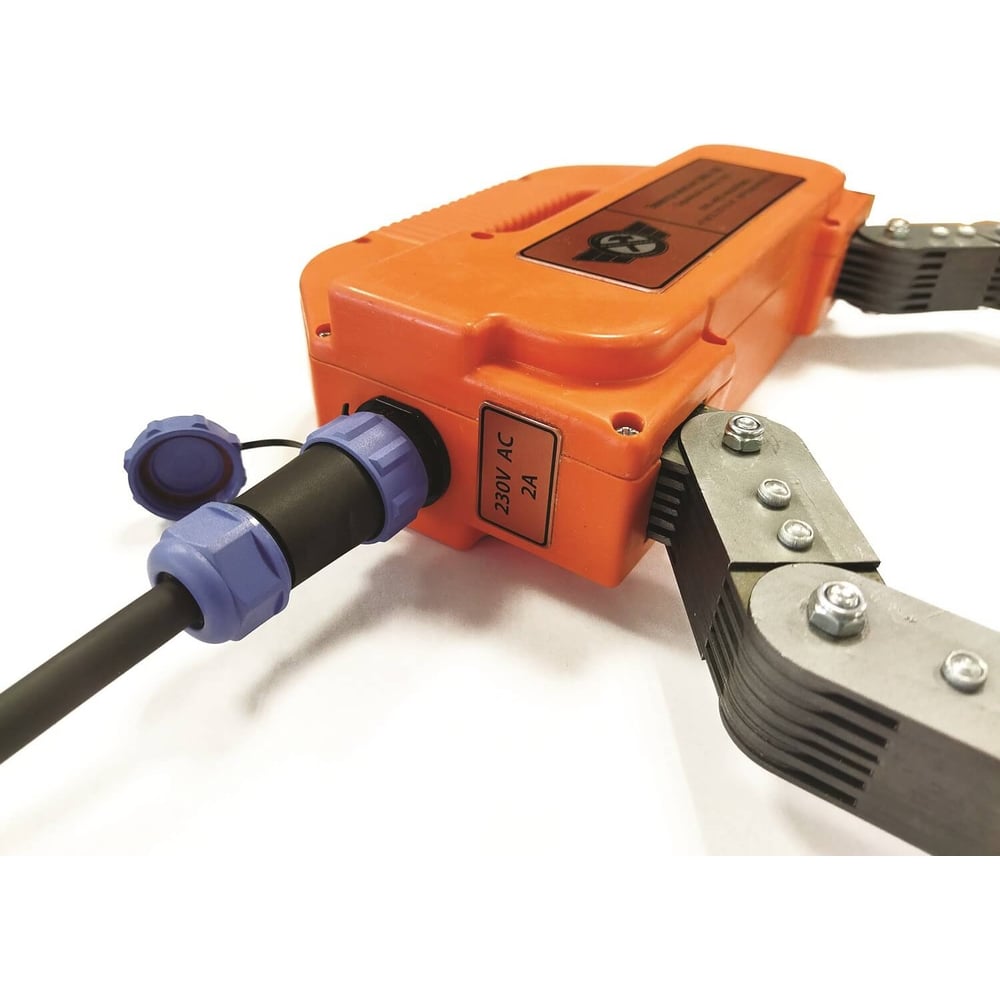

Электромагнит ЭМА-100 применяется для реализации магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Прибор выявляет поверхностные и подповерхностные дефекты в основном материале (трещины, волосовины, надрывы) и сварных соединениях (непровары). Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40. Контроль осуществляется с помощью электромагнитного ярма, питаемого переменным током. Назначение электромагнита: намагничивание изделий, в т. ч. сварных швов, магнитным полем переменного тока; размагничивание изделий или отдельных зон путем постепенного удаления включенного прибора от поверхности объекта контроля. Устройство удовлетворяет требованиям, установленным в ГОСТ Р 53700-2009 часть 3. Основным отличием электромагнита ЭМА-100 является отдельный кабель питания. Он подключается через специальный разъем, обеспечивающий полную герметичность соединения. Возможность отключения кабеля значительно облегчает эксплуатацию и транспортировку электромагнита. Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в сложных производственных или полевых условиях. Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации. Межполюсное расстояние варьируется от 42 до 242 мм. Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков. Типовые объекты контроля: Сварные швы Детали машин и механизмов Строительные металлические конструкции Трубопроводы Металлопрокат Отливки Использовать электромагнит должны квалифицированные специалисты, прошедшие аттестацию на I, II или III уровень в области магнитопорошкового контроля, в соответствии с действующими правилами аттестации персонала. Перед началом работы необходимо осмотреть электромагнит и сетевой кабель на наличие повреждений Сконфигурировать подвижные полюса электромагнита для установки в зоне контроля Подключить сетевой кабель к разъему на корпусе электромагнита Подключить сетевой кабель к розетке питающей сети (230В, 50Гц) Установить электромагнит полюсами в зону контроля на изделии Нажать и удерживать кнопку "ПУСК" (расположена на рукоятке электромагнита) для создания в изделии переменного магнитного поля Для размагничивания изделия необходимо, удерживая нажатой кнопку «ПУСК», медленно удалить электромагнит от поверхности изделия. З Она контроля будет размагничена убывающим переменным магнитным полем По окончании работы – отключить сетевой кабель от розетки сети, затем – от разъема на корпусе прибора Очистить электромагнит от остатков магнитной суспензии Внимание! Необходимо соблюдать параметры рабочего цикла, иначе возможен перегрев электромагнита и преждевременный выход из строя! Нельзя оставлять подключенный к сети электромагнит без присмотра! Среднее расстояние между полюсами 142 мм Максимальное межполюсное расстояние 242 мм Минимальное межполюсное расстояние 42 мм Поперечное сечение полюсов, не менее 26х25 мм Подъемная сила (при штатном расстоянии между полюсами), не менее 10 кг Сеть переменного тока 230 В, 50Гц Рабочее магнитное поле AC Рабочий переменный ток 2,5 A Рабочий цикл 50 % Максимальная длительность включения 6 сек Габаритные размеры 229x243x61 мм Сетевой кабель съемный, 3 м, влагозащищенный разъем Класс защиты IP54 Масса 3,5 кг Диапазон рабочих температур -30 до +55 °С
